07 / HB400 | Projecteur de profil sur établi

CARACTERISTIQUES ET SPECIFICATION :

Table de déplacement X–Y 16” x 6” (400 mm x 150 mm)

Construction entièrement métallique avec plateau de bridage en aluminium anodisé dur

Système de montage d’objectif à baïonnette simple

Condenseur de collimation avec filtre jaune/vert et possibilité de montage d’accessoires supplémentaires

Codeur linéaire (règle en verre) avec résolution de 20 µin (0,5 µm) sur les axes X et Y

Éclairage LED de profil et de surface

Éclairage de surface à fibres optiques duplex fixe

Protracteur numérique pour mesure précise des angles (résolution 1’) via affichage axe Q

Disponible avec ordinateur tout–en–un à écran tactile MetLogix™ M2 ou afficheur numérique de la série MX.

Réglage fin sur tous les axes

Mécanisme de déverrouillage rapide sur l’axe X

---

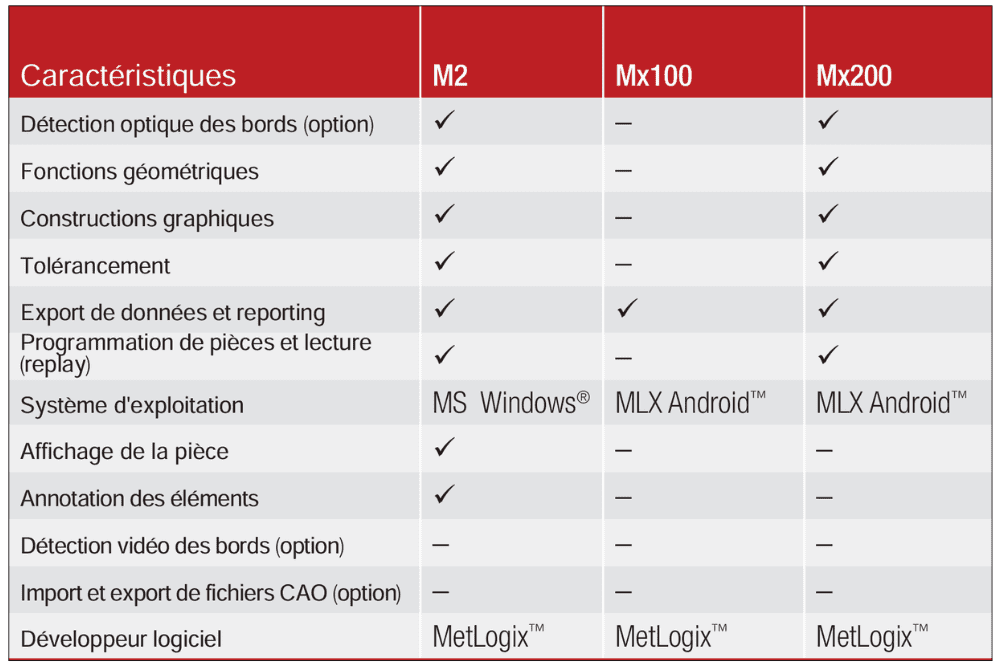

INTERFACE OPERATEUR

---

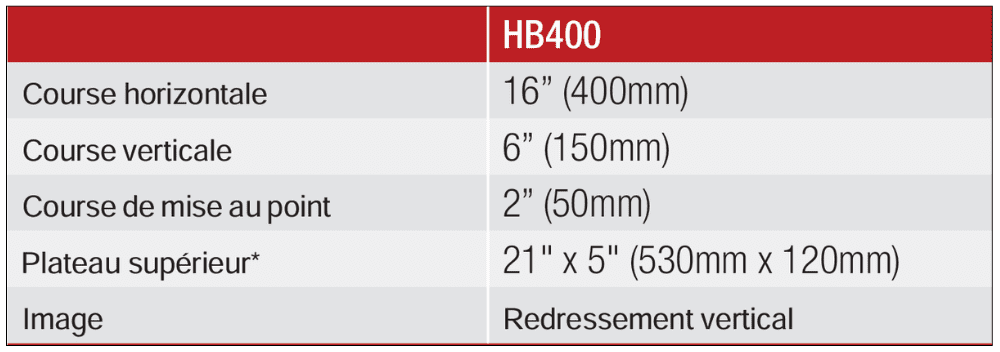

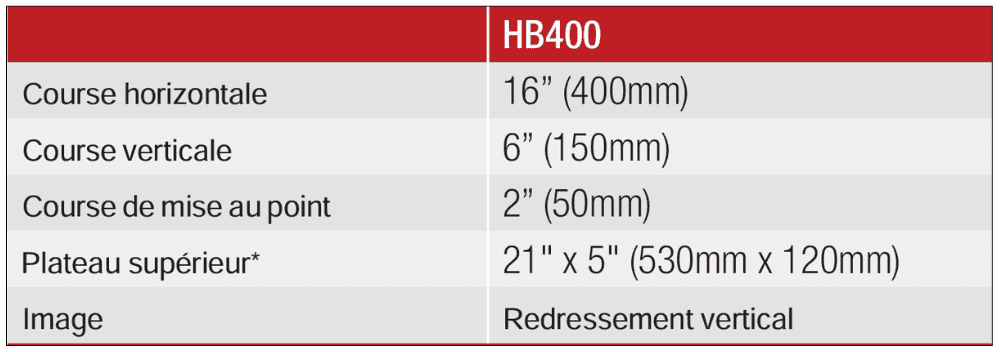

SPECIFICATION

Avec rainure usinée unique pour un bridage facile

---

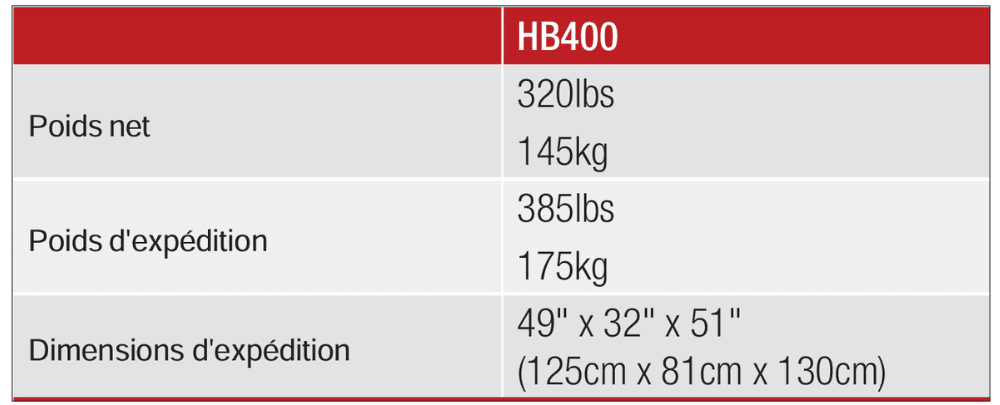

POIDS ET DIMENSIONS
