07 / HDV 400 | Projecteur de profil horizontal
Marque : STARRETT
Prix sur demande
Description du produit :
Projecteurs de profils horizontaux HDV combinent les meilleures caractéristiques d’un comparateur optique horizontal et d’un système de métrologie par vision. Le HDV est configuré comme un comparateur horizontal traditionnel. La table de travail est identique à celle des comparateurs éprouvés Starrett. Le cœur du système HDV repose sur un système de montage d’objectifs interchangeables, au design breveté, associé à une caméra vidéo numérique couleur haute résolution de 5 mégapixels.
Caractéristiques principales
Modèle :
Structure en acier avec table X–Y en aluminium anodisé dur
Course de la table (HDV400) : 400 × 150 mm (16 × 6″)
Table de travail : 540 × 130 mm (21,3 × 5,1″)
Capacité de charge maximale : 50 kg (110 lb)
Course de mise au point : 50 mm (2″)
Positionnement manuel X–Y et de la mise au point par volants
Règles de mesure en verre Heidenhain pour une résolution XY de 0,5 µm (0,00002″)
Éclairage LED pour éclairage de surface et de profil
Caméra vidéo couleur de 5 mégapixels (2448 × 2058 pixels)
Distorsion ultra–faible jusqu’à 0,001 % pour les mesures télécentriques du champ de vision (FOV)
Processeur Intel® 64 bits
Système d’exploitation Windows® Professional

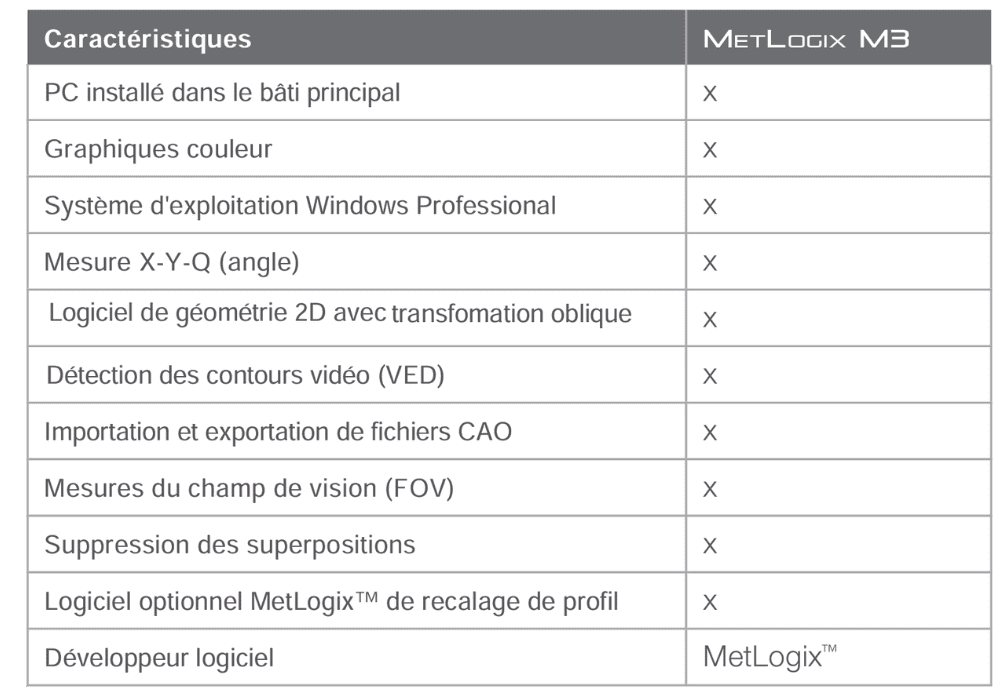

Logiciel MetLogix™ M3
Affichage des pièces sur moniteur couleur tactile 24″ (60 cm) (1920 × 1080 pixels)
Système de table (benchtop)
