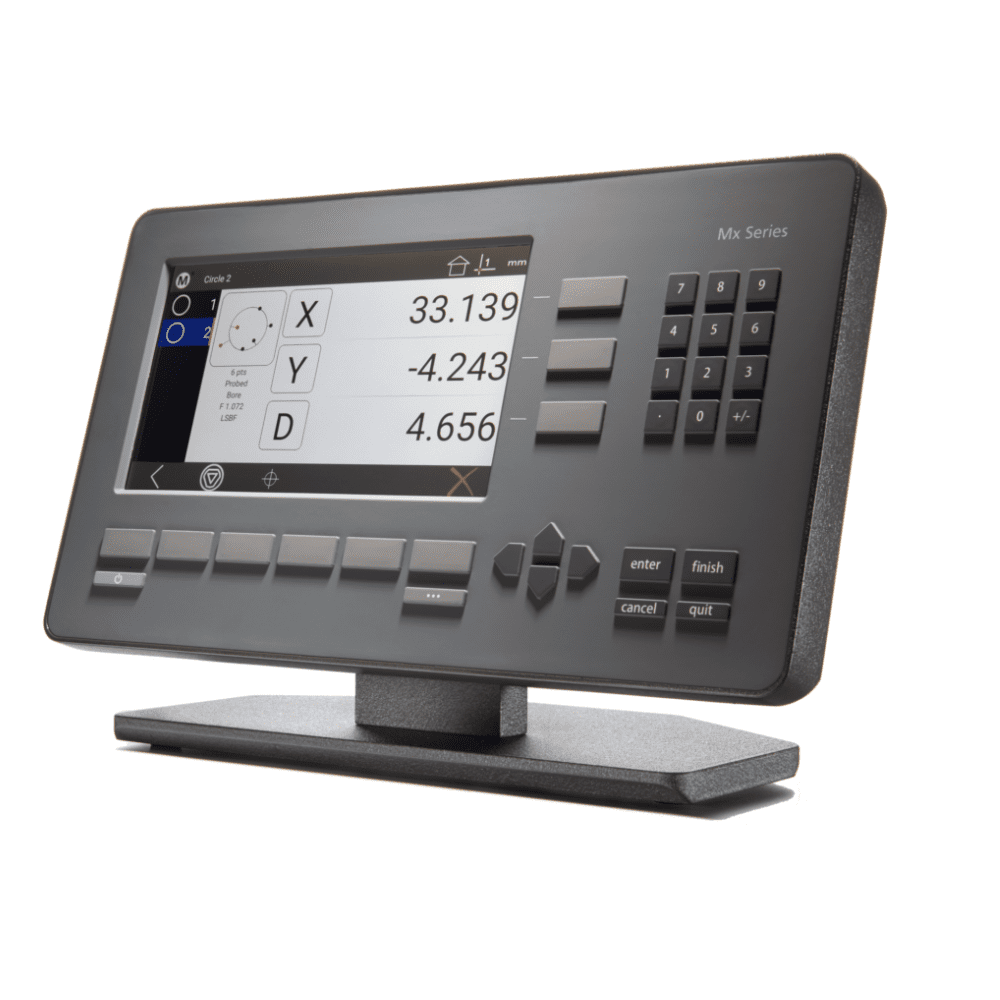

08 / Mx200 | Affichage numérique

Design épuré et intuitif :

Combinant une expérience utilisateur familière aux standards actuels des écrans tactiles, l’afficheur Mx200 s’intègre rapidement à vos processus tout en restant accessible à un large éventail d’utilisateurs



Sondes de détection optique des bords et du réticule :

Disponible pour les systèmes de mesure utilisant la détection optique des bords ou le réticule, le Mx200 propose des fonctions de palpage simples et intuitives. La fonction exclusive EdgeLogic™ permet de piloter les commandes de début et de fin de mesure par gestes, éliminant ainsi la nécessité d’interagir directement avec l’afficheur numérique (DRO). Il suffit de franchir deux fois le même bord pour démarrer et terminer une mesure !



Fonctionnalités et constructions :

Prise en charge des mesures de fonctionnalités conformes aux standards de l’industrie et des types de constructions les plus courants. Permet de basculer rapidement entre les sous–types de construction de fonctionnalités à l’aide du bouton de changement de type de fonction.

Intersections / Cercle de perçage / Distance maximale / Droite perpendiculaire / Ligne cible du point final / Point milieu – centre / Distance la plus courte / Angles complémentaires / Cercle ligne jauge



Rapports, impression et export :

Choisissez parmi trois formats de rapport : CSV, standard ou tolérancé. Le contenu des rapports peut inclure un titre, des horodatages (date et heure ) ainsi que toutes les données de résultats de mesure des éléments. Les rapports peuvent être imprimés en version papier sur des imprimantes compatibles Windows, ou exportés sous forme de fichiers PDF ou CSV. Les options d’export incluent :

– Imprimante papier (USB, Wifi, Bluetooth)

– Enregistrer vers fichier (USB)

– Sortie RS232



Prise en charge de toutes les méthodologies actuelles de calibration de systèmes de mesure, conformes aux logiciels et standards industriels :

Une calibration machine robuste et fiable peut être obtenue grâce aux méthodes de correction machine les plus courantes, notamment la correction d’erreur linéaire (LEC), la correction linéaire segmentée (SLEC) , la correction d’erreur non linéaire (NLEC) et la correction de perpendicularité.



Mx200 Spécifications :

Affichage : écran LCD couleur 7″ 1024 x 600, avec écran tactile capacitif rétroéclairé par LED

Alimentation (incluse) : entrée 100-240 V AC, 50/60 Hz, 0.8 A;  sortie 12 V DC

Homologation : CE

Dimensions de l’afficheur (DRO) : 286 mm (largeur) x 51 mm (profondeur) x 162 mm (hauteur)



Option de montage :

Montage OEM : deux blocs élévateurs offrant  jusqu’à 4 angles de visualisation distincts, utilisant 2 trous filetés M6 espacés de 38 mm.

Support RAM : un bloc élévateur avec rotule RAM de 1.5″

Platine de base : plaque de base avec deux blocs élévateurs
