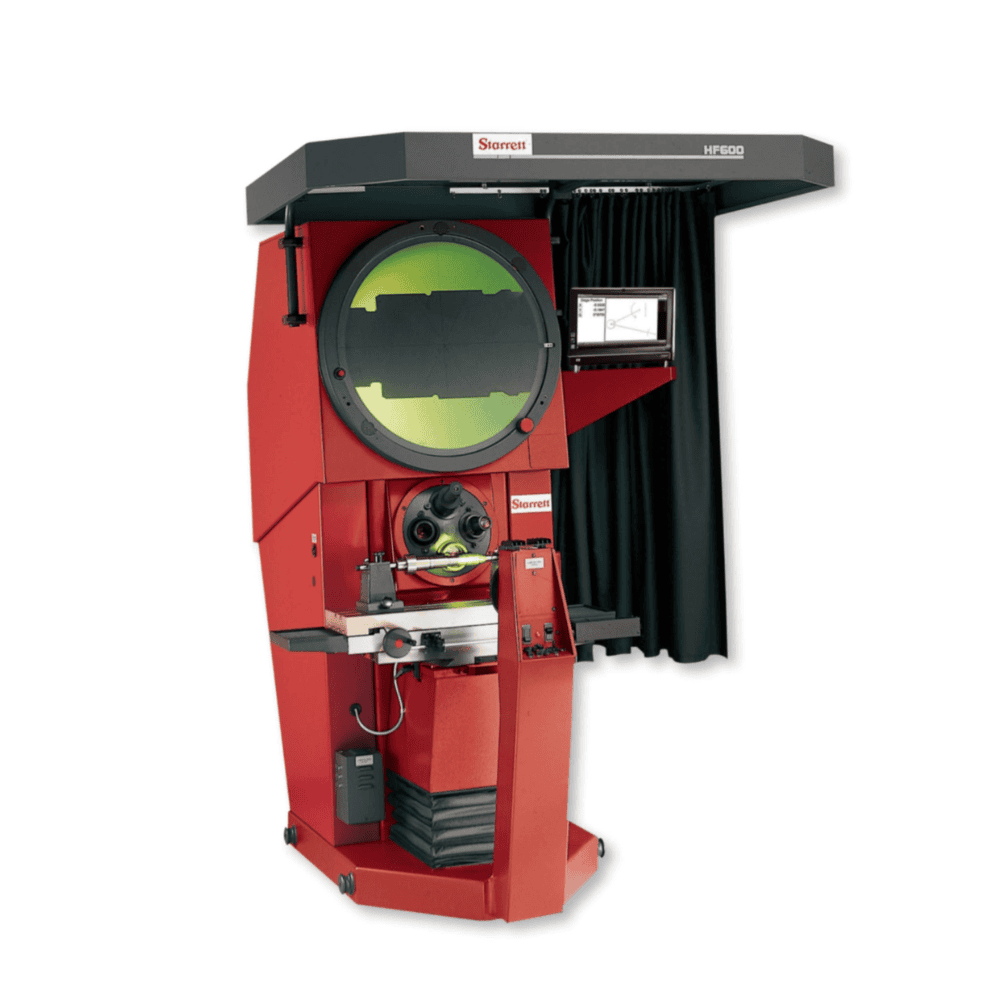

07 / HF600 | Projecteur de profil optique sur pied

Marque :

Prix sur demande

HF600.

Description du produit :

Réputé dans le monde entier pour sa valeur supérieure et ses performances de mesure exceptionnelles sur toute la plage de mesure et à tous les grossissements, le HF600 établit la référence dans toutes les applications, du laboratoire de contrôle qualité à l’atelier de production. Le projecteur de profils HF600 est équipé d’une tourelle à quatre positions permettant la sélection instantanée d’objectifs de grossissement optionnels. L’insertion du système de caméra vidéo optionnel OV2 ou TOV2 transforme le projecteur en un système de métrologie vidéo.

Documentation
technique

Caractéristiques principales

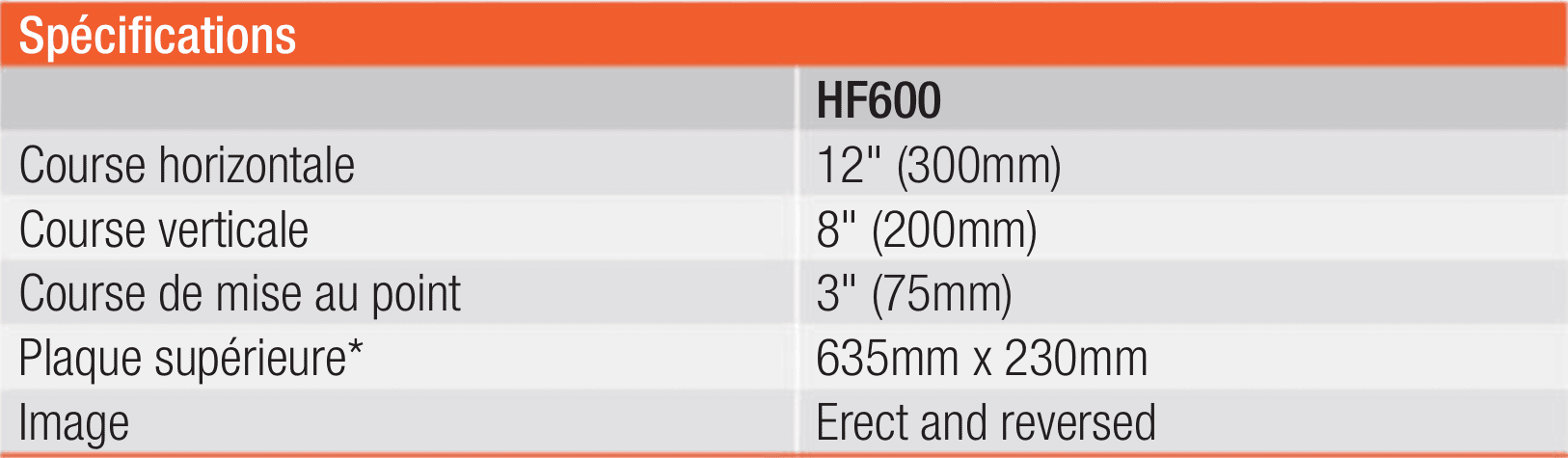

Caractéristiques et spécification :

Table de travail X-Y avec course de 300 mm x 200 mm

Construction entièrement métallique avec plateau de bridage nickelé

Écran de 600 mm de diamètre avec réticule de précision et pinces pour gabarits

Axes X et Y motorisés de série

Commande motorisée biaxiale via joystick et réglage fin par contrôle de vitesse variable

Tourelle pour objectifs de projection avec capacité de quatre objectifs (objectifs non inclus)

Système de condenseur monté sur tourelle avec filtre jaune/vert et possibilité de montage d’accessoires supplémentaires

Capacité de charge de la table : 150 kg (répartis uniformément)

Capacité utile entre pointes de la table : 440 mm

Éclairage de surface à fibres optiques duplex entièrement escamotable

Règles linéaires Heidenhain avec résolution de 20 μin (0,5 μm)

Axe rotatif Q de l’écran avec résolution de 1’

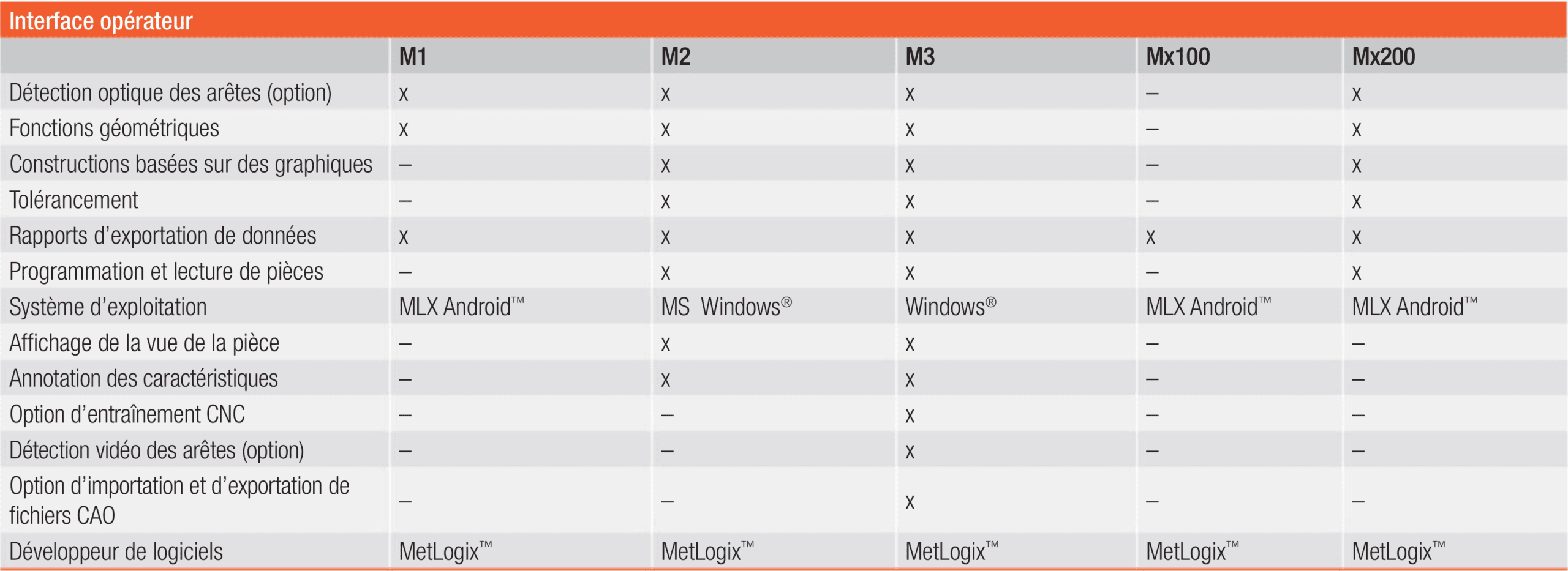

Disponible avec logiciel de mesure MetLogix™ M1 sur tablette,

M2 ou M3 avec écran tactile et PC, ou systèmes d’affichage numérique Mx-Series

Livré complet avec canopée et rideaux
