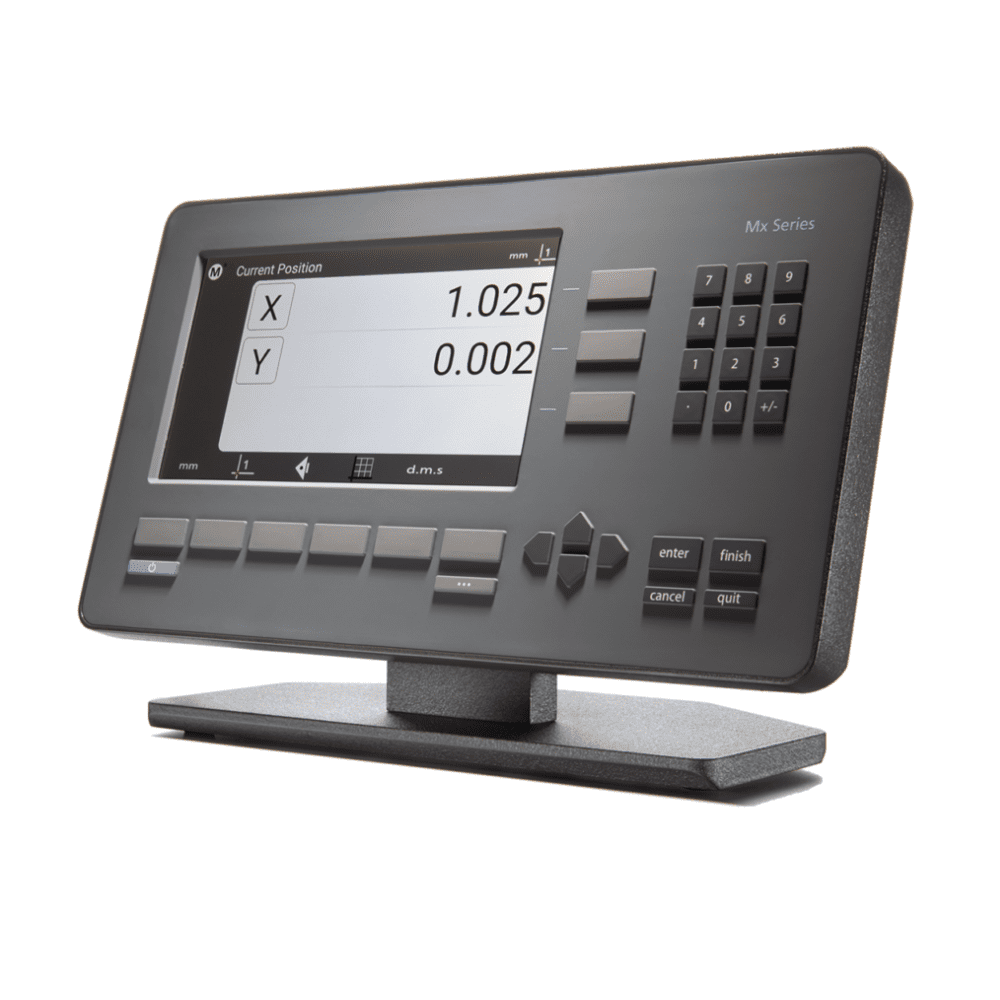

08 / Mx100 | Affichage numérique

Conception épurée et intuitive :

Combinant une expérience utilisateur familière avec les conventions actuelles des écrans tactiles, l’afficheur Mx100 peut être rapidement intégré à vos processus tout en restant accessible à un large éventail d’utilisateurs.

Affichage de position :

Affiche les positions absolues et incrémentales des codeurs provenant de jusqu’à 3 codeurs connectés. Les fonctions simples de mise à zéro et de préréglage permettent une évaluation rapide du déplacement relatif des codeurs.



Sortie RS232 :

Transmet les relevés de position via le port RS232 intégré vers des logiciels de collecte de données cour.



Prise en charge de toutes les méthodologies actuelles standard de l’industrie pour l’étalonnage des stades :

Un étalonnage machine robuste et fiable peut être obtenu grâce à des méthodes de correction couramment utilisées, notamment la correction linéaire des erreurs (LEC), la correction linéaire segmentée (SLEC) et la correction de perpendicularité.

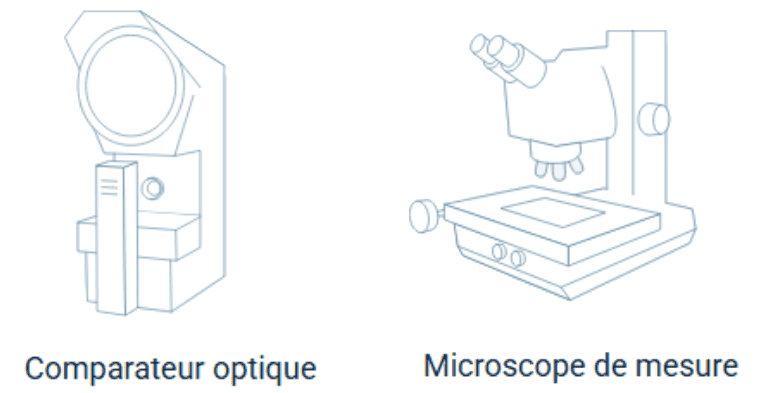

Types de machines :



Spécification du Mx100 :

Ecran : LCD couleur 1024×600 de 7″, avec écran tactile capacitif rétroéclairé à LED

Puissance : Alimentation (incluse) 100-240 VCA, 50/60 Hz, 0.8 A. Entrée d’alimentation vers Mx200 : 12V

Dimensions DRO : 286 mm de large x 51 mm de profondeur x 162 mm de haut

Dimensions de la plaque de base DRO : 120 mm de large x 125 mm de profondeur x 9.5 mm de haut
