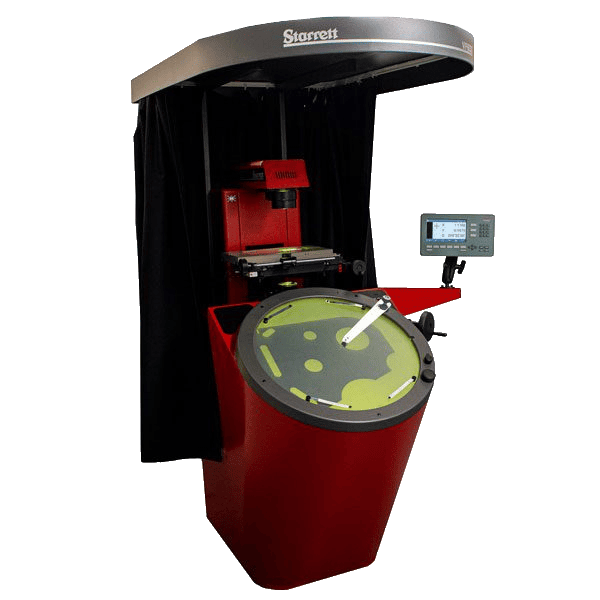

Projecteur de profil Starrett VF600 :
Le contrôle dimensionnel de pièces de grandes dimensions, de pièces souples ou de composants présentant des géométries complexes nécessite des équipements adaptés. Le Starrett VF600 est un projecteur de profil vertical sur pied conçu pour répondre à ces besoins. Avec son écran de projection de 600 mm, sa table de mesure X-Y et ses différentes possibilités de grossissement, le VF600 offre une solution polyvalente pour l’inspection de pièces dans différents environnements industriels, notamment dans l’électronique, l’emboutissage ou encore l’extrusion.
Qu'est-ce qu'un projecteur de profil ?
Un projecteur de profil, permet d’observer le contour agrandi d’une pièce afin d’en contrôler différentes caractéristiques géométriques.
Dans le cas d’un modèle vertical comme le VF600, la pièce est positionnée sur une table horizontale sous le système optique. Son profil est alors projeté sur un grand écran afin de faciliter son observation et sa comparaison avec les dimensions ou profils recherchés.
Cette technologie peut notamment être utilisée pour contrôler :
- les diamètres ;
- les angles ;
- les rayons ;
- les distances ;
- les profils complexes ;
- les petites pièces ;
- les pièces souples ou flexibles ;
- les composants issus de l’emboutissage ;
- les pièces électroniques.
Découvrez notre sélection de projecteur de profil
Interface opérateur

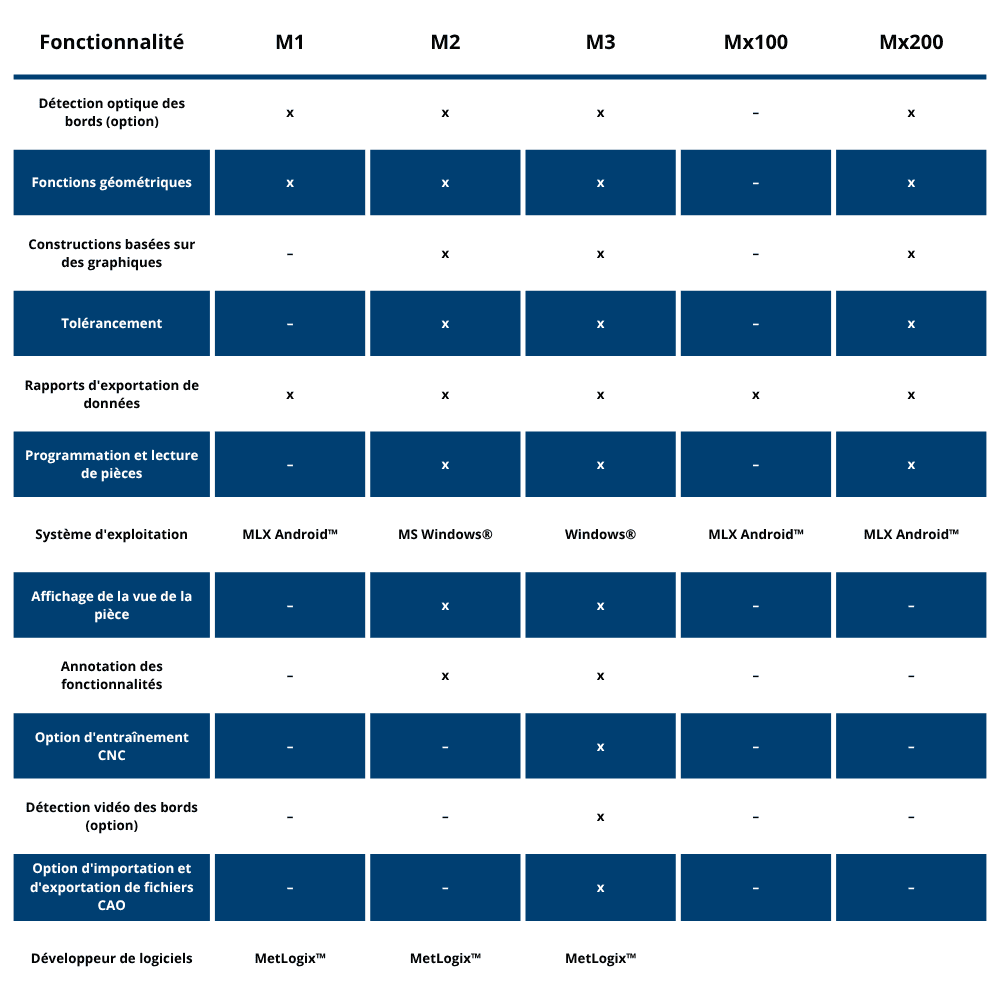

Le VF600 de Starrett peut être équipé de plusieurs solutions logicielles MetLogix, chacune offrant un niveau de fonctionnalités adapté aux besoins de contrôle. Du système M1, simple et intuitif, aux solutions M2 et M3 plus avancées, les utilisateurs disposent de fonctions de mesure géométrique, de tolérancement, de programmation de pièces et d’exportation des données. Le M3 propose également des fonctionnalités avancées telles que l’import/export CAO, la détection vidéo des bords et l’entraînement CNC. Les solutions Mx100 et Mx200, basées sur MLX Android™, offrent quant à elles une interface moderne et des fonctions adaptées aux différents niveaux d’utilisation.

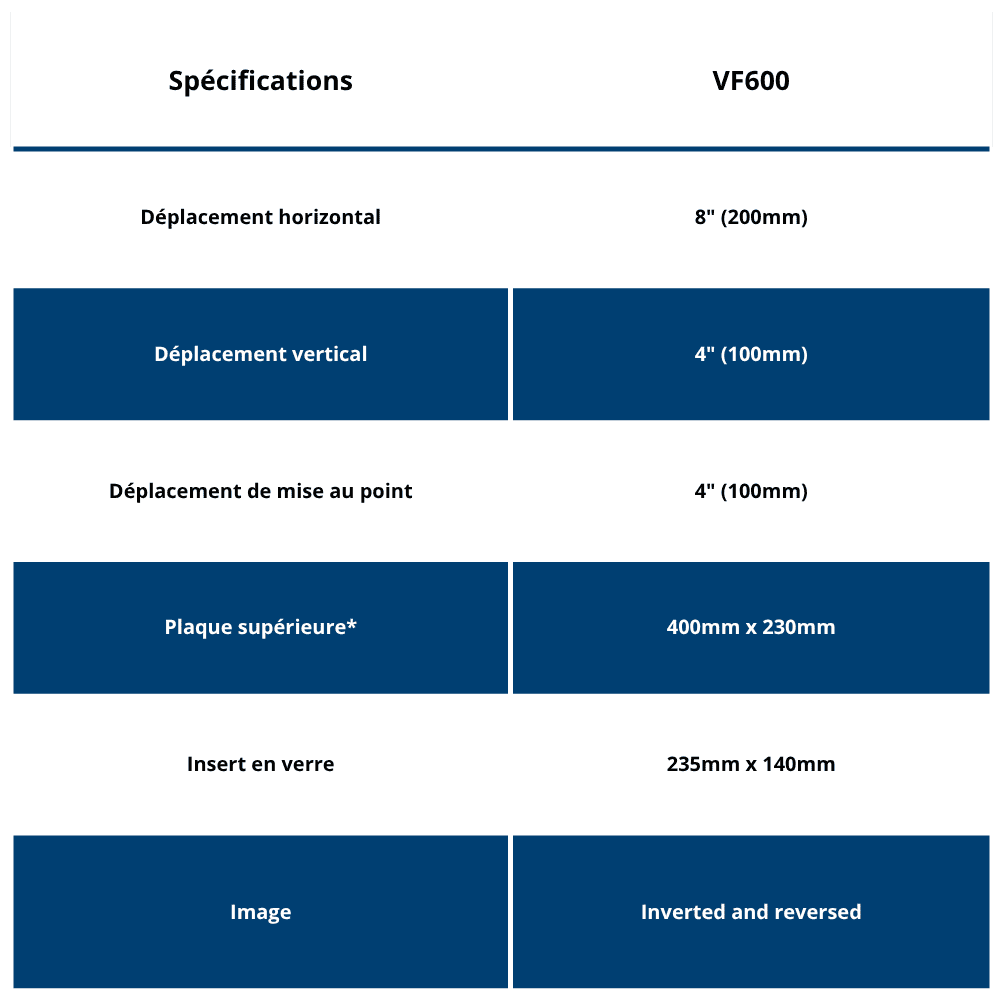

Spécification
Le VF600 de Starrett offre une grande précision de positionnement grâce à ses déplacements horizontal et vertical de 200 mm et 100 mm, ainsi qu’à une course de mise au point de 100 mm. Sa plaque supérieure de 400 × 230 mm et son insert en verre de 235 × 140 mm permettent d’accueillir et de contrôler une large variété de pièces. L’image projetée est inversée et retournée afin de faciliter l’observation et la mesure des contours.

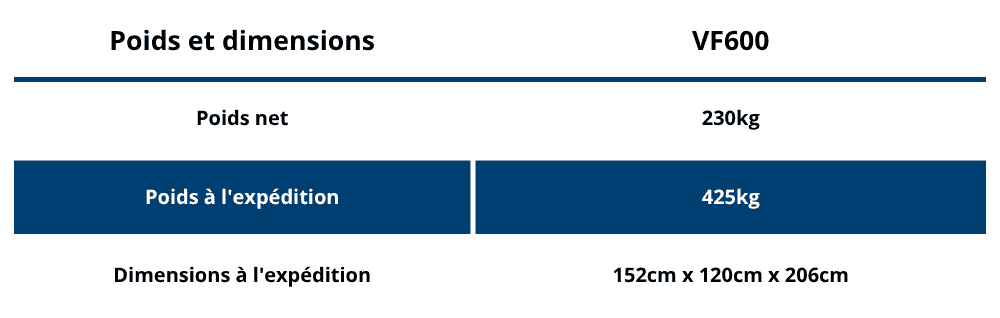

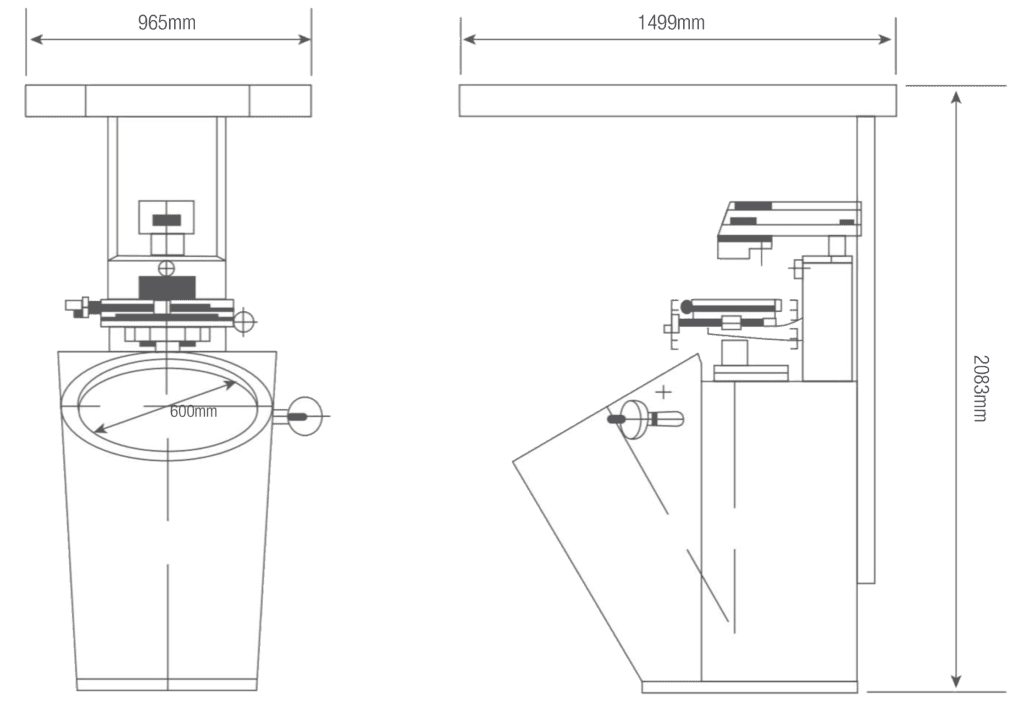

Poids et dimensions
Métrovali, votre spécialiste des solutions de métrologie
Chez Métrovali, notre expertise en instruments et équipements de métrologie nous permet d’accompagner les professionnels dans le choix d’une solution adaptée à leurs besoins.
Le Starrett VF600 représente une solution performante pour les entreprises recherchant un équipement de contrôle optique polyvalent, précis et évolutif.
Vous recherchez un projecteur de profil adapté à votre activité ?
Contactez Métrovali pour échanger sur votre application et déterminer la configuration la plus adaptée à vos besoins de contrôle dimensionnel.
