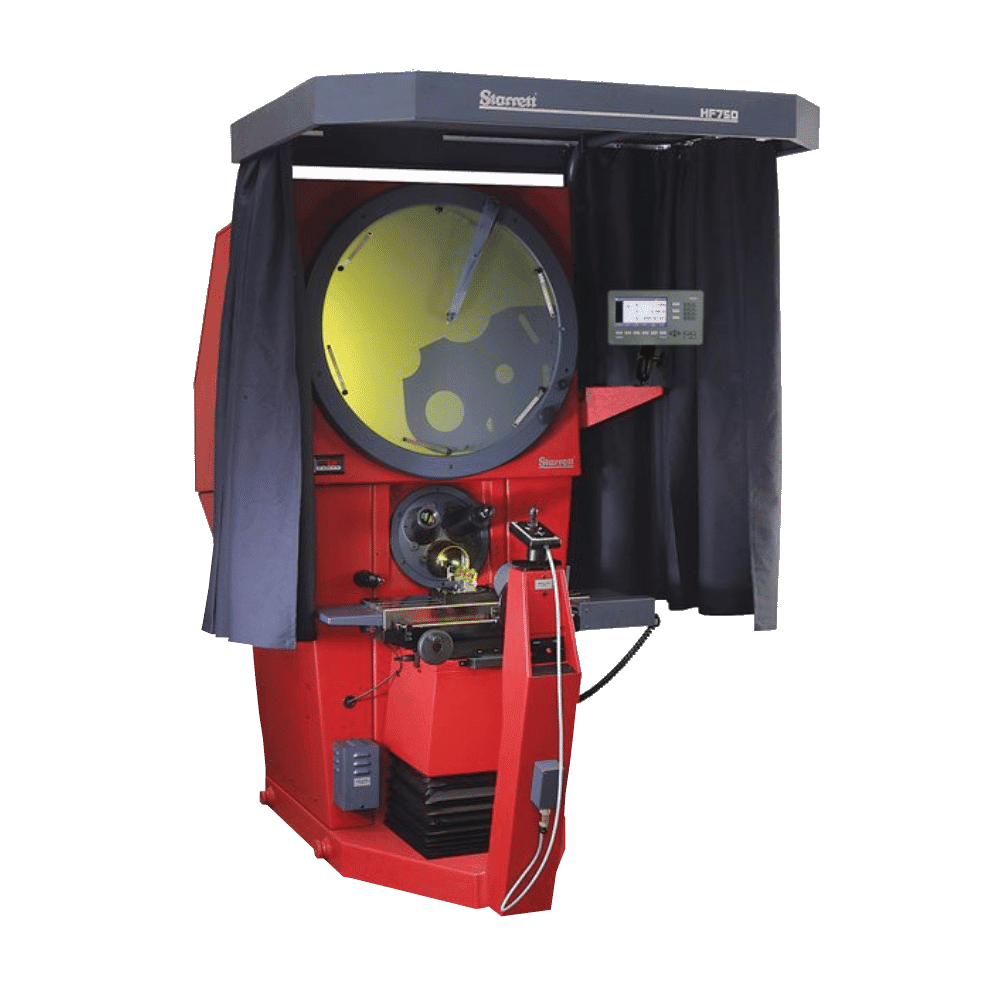

Projecteur de profil Starrett HF750:

Reprenant les mêmes standards de fabrication que le HF600, le comparateur optique HF750 à grande capacité offre les avantages d’un écran encore plus large de 30” (762 mm),
établissant une nouvelle référence en matière de clarté et de luminosité.
Conçu pour un large éventail d’industries et d’applications, le HF750 permet la mesure précise de pièces de petites à grandes dimensions, avec robustesse, efficacité et haute
précision.
Le logiciel géométrique permet la mesure de diamètres, rayons, angles, lignes et points, ainsi que la correction de l’inclinaison de la pièce pour un réglage plus rapide.
Le HF750 est disponible avec la détection optique des bords, et sa tourelle à 3 objectifs permet un changement rapide des niveaux de grossissement.

Qu'est-ce qu'un projecteur de profil ?

Un projecteur de profil, également appelé comparateur optique, permet d’observer le contour d’une pièce agrandi sur un écran.

La pièce est positionnée sur une table de mesure puis éclairée. Son profil est projeté sur un écran afin que l’opérateur puisse contrôler différentes caractéristiques géométriques.

Cette technologie est particulièrement adaptée aux pièces dont les formes sont difficiles à contrôler avec des instruments conventionnels.

Cette technologie peut notamment être utilisée pour contrôler :

  • les diamètres ;
  • les angles ;
  • les rayons ;
  • les distances ;
  • les profils complexes ;
  • les petites pièces ;
  • les pièces souples ou flexibles ;
  • les composants issus de l’emboutissage ;
  • les pièces électroniques.

Découvrez notre sélection de projecteur de profil

Cliquer ici

Interface opérateur

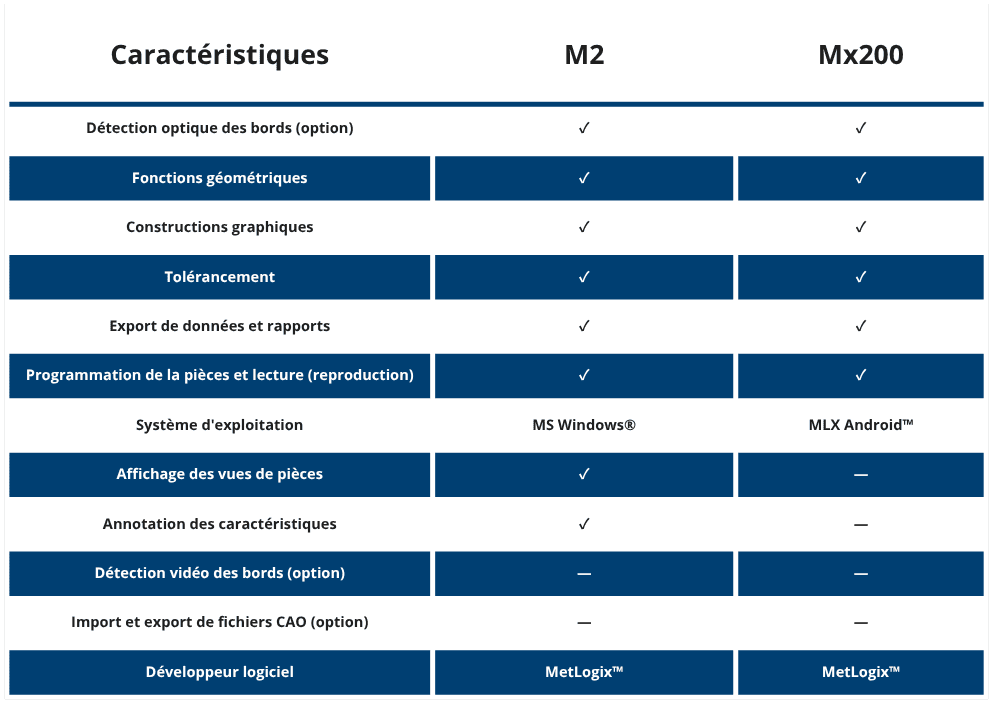

Le HF750 de Starrett est disponible avec les solutions logicielles MetLogix M2 et Mx200, offrant des fonctionnalités complètes pour le contrôle et la mesure des pièces. Les deux configurations intègrent la détection optique des bords, les fonctions géométriques, les constructions graphiques, le tolérancement ainsi que l’exportation des données et des rapports. Elles permettent également la programmation et la lecture de pièces pour faciliter les contrôles répétitifs. Le M2, basé sur Windows®, propose en complément l’affichage des vues de pièces et l’annotation des caractéristiques, tandis que le Mx200 fonctionne sous MLX Android™ avec une interface moderne et intuitive.

Spécifications

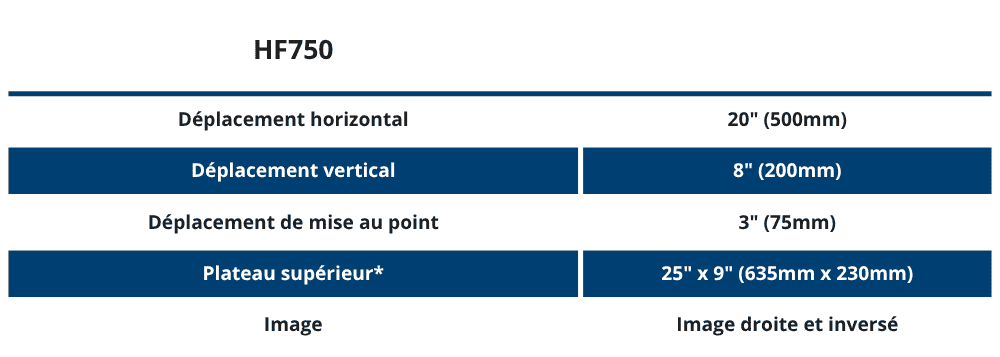

Le HF750 de Starrett offre une grande capacité de déplacement, adaptée au contrôle de pièces de dimensions importantes. Il dispose d’un déplacement horizontal de 500 mm, d’un déplacement vertical de 200 mm et d’une course de mise au point de 75 mm. Son plateau supérieur de 635 × 230 mm permet de positionner confortablement les pièces à mesurer. L’image projetée est droite et inversée, facilitant l’observation et la mesure précise des profils et des contours.

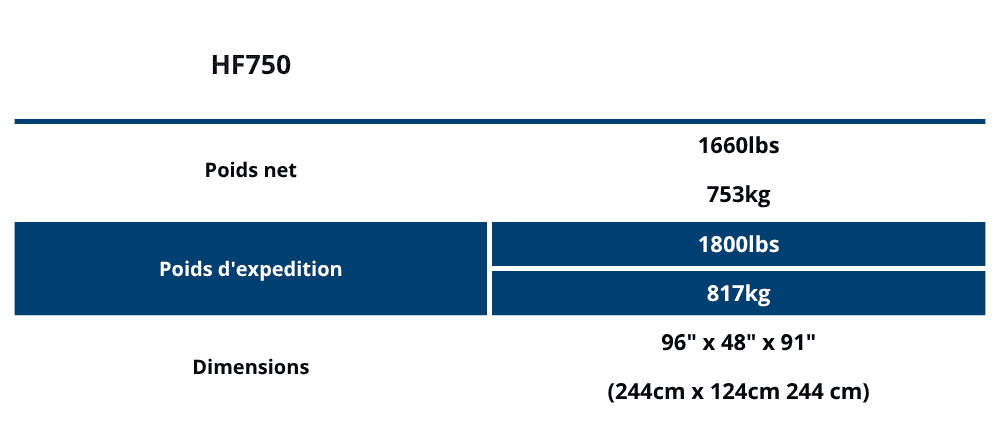

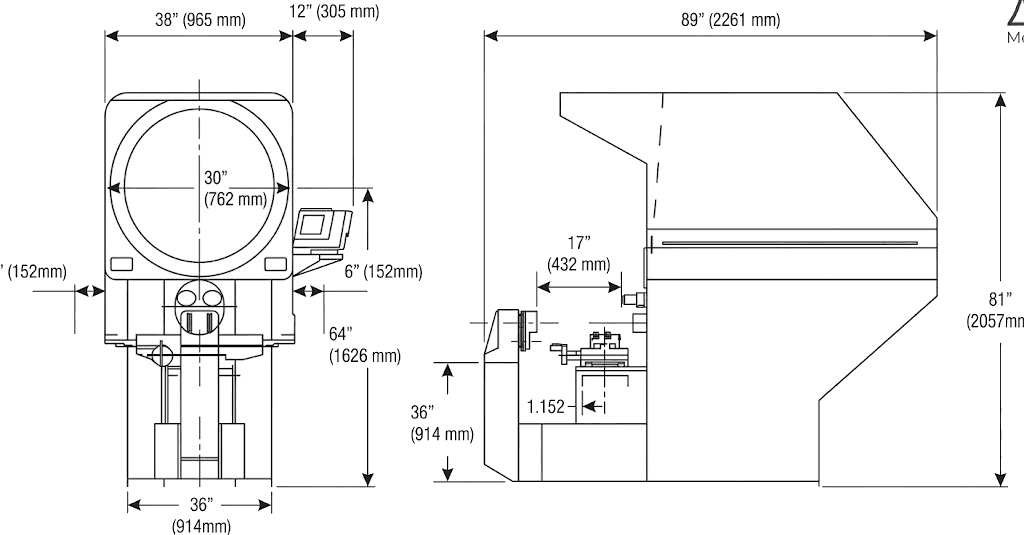

Poids et dimensions

Métrovali, votre spécialiste des solutions de métrologie

Chez Métrovali, notre expertise en instruments et équipements de métrologie nous permet d’accompagner les professionnels dans le choix d’une solution adaptée à leurs besoins.

Le Starrett HD400 représente une solution performante pour les entreprises recherchant un équipement de contrôle optique polyvalent, précis et évolutif.

Vous recherchez un projecteur de profil adapté à votre activité ?
Contactez Métrovali pour échanger sur votre application et déterminer la configuration la plus adaptée à vos besoins de contrôle dimensionnel.
