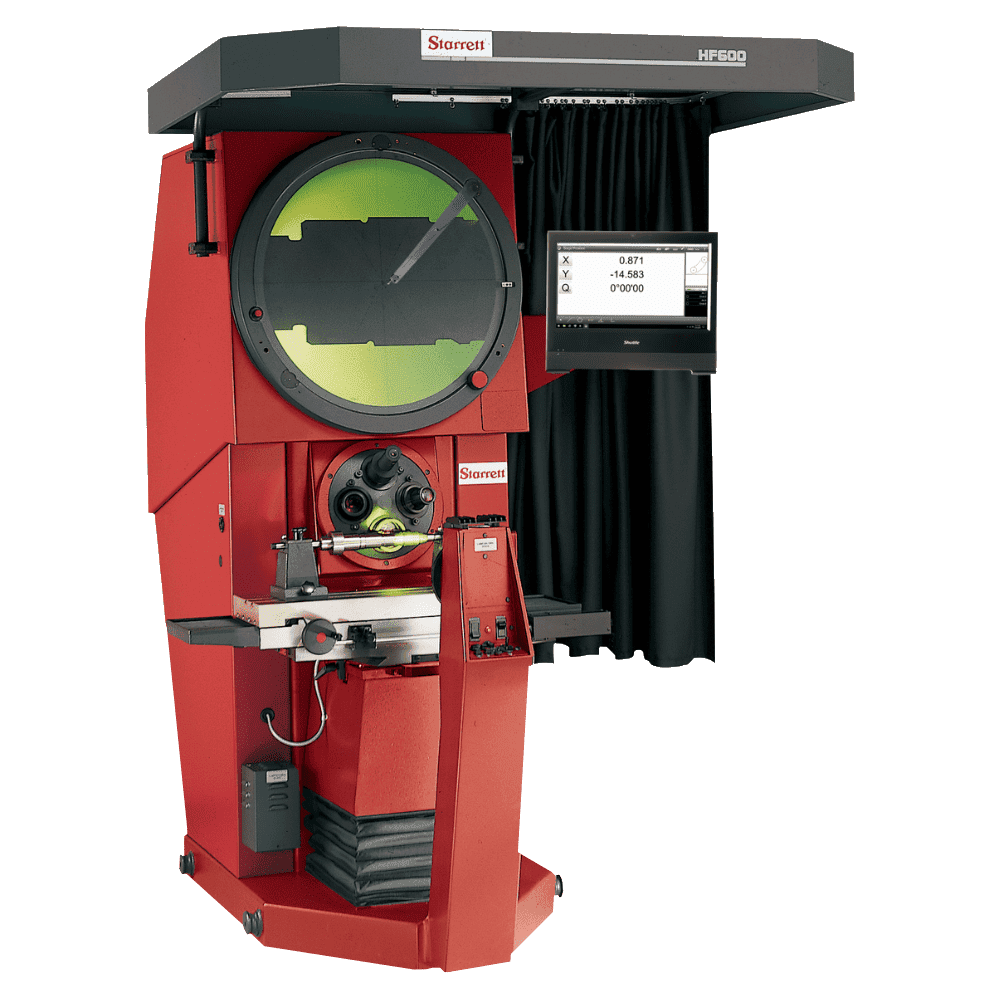

Projecteur de profil Starrett HF600 :

Réputé dans le monde entier pour sa valeur supérieure et ses performances de mesure exceptionnelles sur toute la plage de mesure et à tous
les grossissements, le HF600 établit la référence dans toutes les applications, du laboratoire de contrôle qualité à l’atelier de production.
Le projecteur de profils HF600 est équipé d’une tourelle à quatre positions permettant la sélection instantanée d’objectifs de grossissement
optionnels. L’insertion du système de caméra vidéo optionnel OV2 ou TOV2 transforme le projecteur en un système de métrologie vidéo.
Idéal pour une large gamme d’industries et d’applications, le HF600 a été conçu et construit pour répondre aux exigences de mesure de
pièces petites à grandes, avec précision absolue, robustesse et efficacité.
Le HF600 utilise un logiciel de mesure 2D pour les géométries telles que diamètres, rayons, angles, lignes, points, ainsi que pour la correction
d’inclinaison. Le logiciel avancé peut également fournir de nombreux outils, tels que l’importation de fichiers CAO, l’exportation de données
CAO pour la rétro-ingénierie, des rapports standards ou personnalisés, et la mise en réseau via Ethernet.

Qu'est-ce qu'un projecteur de profil ?

Un projecteur de profil, également appelé comparateur optique, permet d’observer le contour d’une pièce agrandi sur un écran.

La pièce est positionnée sur une table de mesure puis éclairée. Son profil est projeté sur un écran afin que l’opérateur puisse contrôler différentes caractéristiques géométriques.

Cette technologie est particulièrement adaptée aux pièces dont les formes sont difficiles à contrôler avec des instruments conventionnels.

Cette technologie peut notamment être utilisée pour contrôler :

  • les diamètres ;
  • les angles ;
  • les rayons ;
  • les distances ;
  • les profils complexes ;
  • les petites pièces ;
  • les pièces souples ou flexibles ;
  • les composants issus de l’emboutissage ;
  • les pièces électroniques.

Découvrez notre sélection de projecteur de profil

Cliquer ici

Interface opérateur

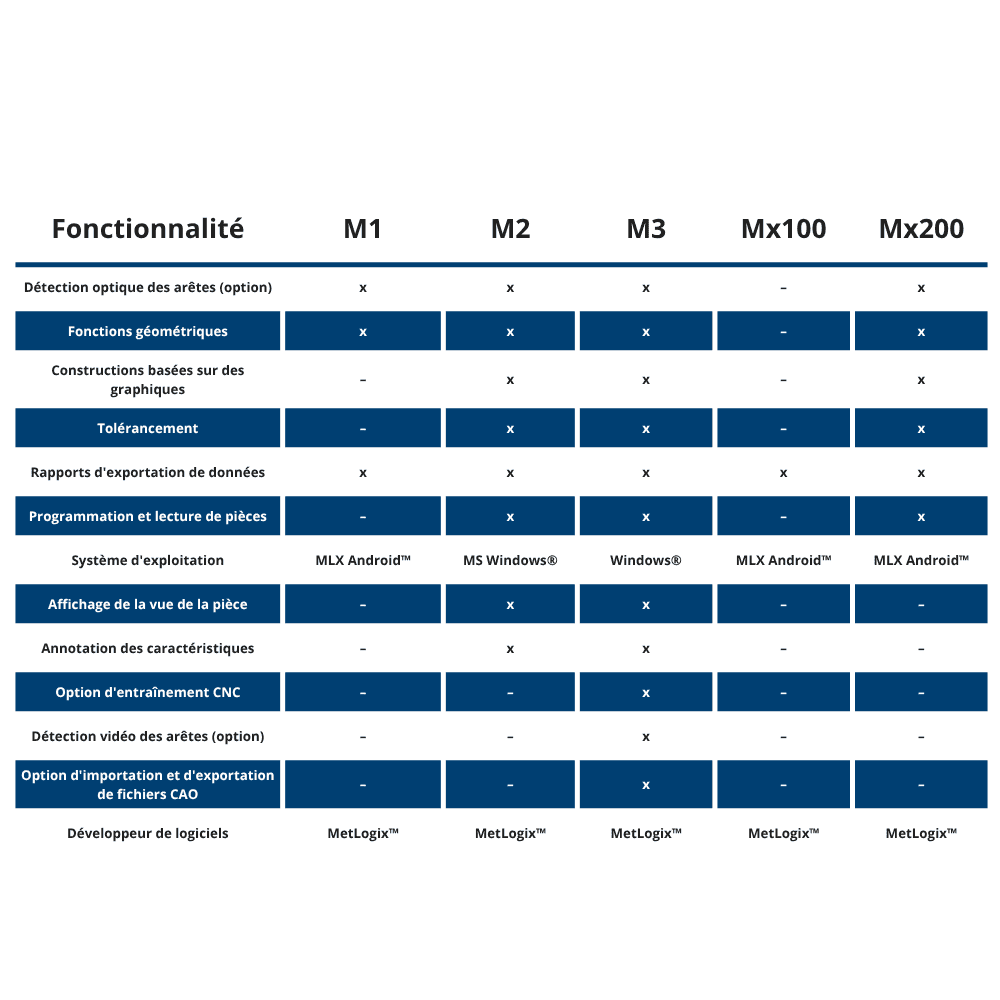

Le HF600 de Starrett peut être équipé de différentes solutions logicielles MetLogix afin de répondre aux besoins de contrôle et de mesure des utilisateurs. Les configurations M1, M2, M3 et Mx200 proposent notamment des fonctions géométriques et une détection optique des arêtes, tandis que les solutions M2, M3 et Mx200 intègrent également le tolérancement, les constructions graphiques ainsi que la programmation et la lecture de pièces. Le M3 constitue la solution la plus complète, avec des fonctionnalités avancées telles que la détection vidéo des arêtes, l’importation et l’exportation de fichiers CAO et l’entraînement CNC. Toutes les configurations permettent l’exportation des données et des rapports de mesure.

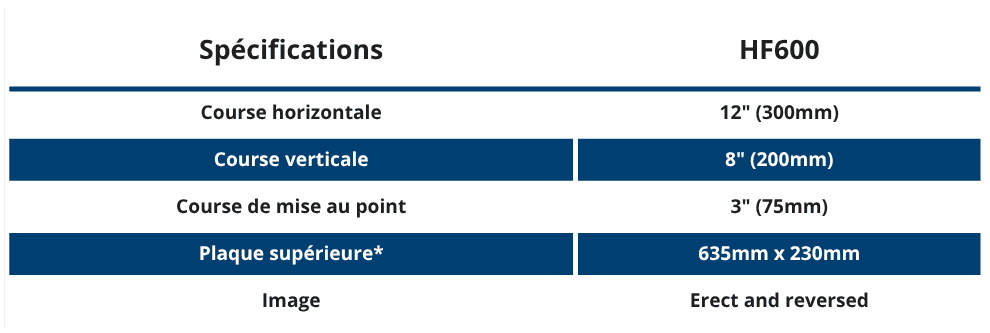

Spécifications

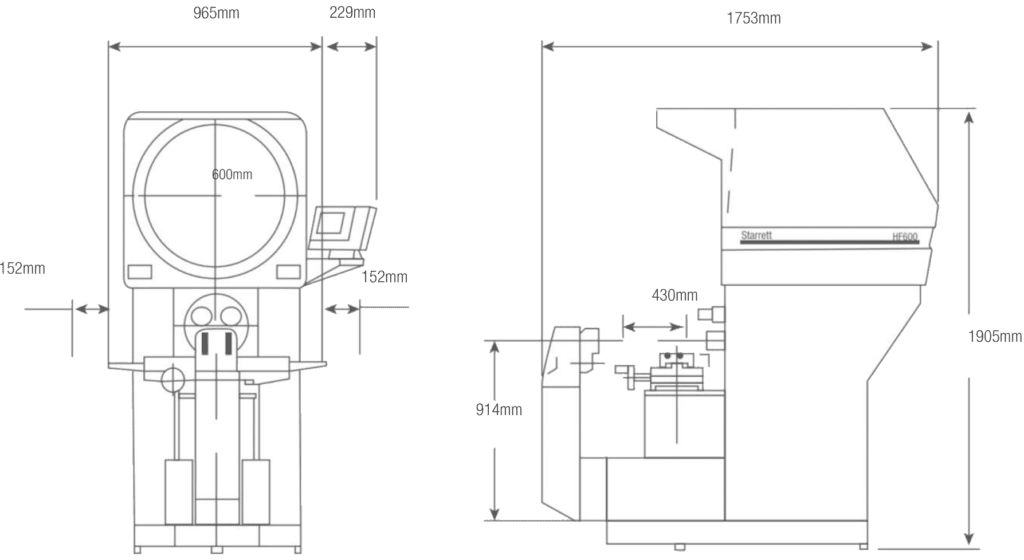

Le HF600 de Starrett offre des capacités de déplacement adaptées au contrôle de pièces de différentes dimensions. Il dispose d’une course horizontale de 300 mm, d’une course verticale de 200 mm et d’une course de mise au point de 75 mm. Sa plaque supérieure de 635 × 230 mm offre une surface importante pour positionner les pièces avec stabilité. L’image projetée est redressée et inversée, facilitant ainsi l’observation et la mesure précise des profils.

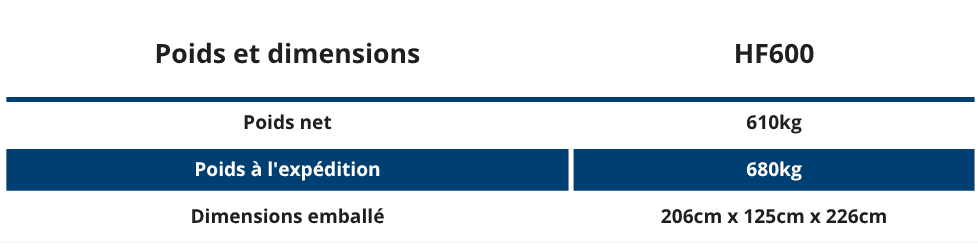

Poids et dimensions

Métrovali, votre spécialiste des solutions de métrologie

Chez Métrovali, notre expertise en instruments et équipements de métrologie nous permet d’accompagner les professionnels dans le choix d’une solution adaptée à leurs besoins.

Le Starrett HD400 représente une solution performante pour les entreprises recherchant un équipement de contrôle optique polyvalent, précis et évolutif.

Vous recherchez un projecteur de profil adapté à votre activité ?
Contactez Métrovali pour échanger sur votre application et déterminer la configuration la plus adaptée à vos besoins de contrôle dimensionnel.
