Projecteur de profil Starrett HDV300 & 400 :
Les comparateurs vidéo numériques horizontaux HDV combinent les meilleures caractéristiques d’un comparateur optique horizontal traditionnel et d’un système de métrologie par vision. Le HDV est configuré comme un comparateur horizontal classique. La table de travail est identique à celle des comparateurs éprouvés sur le terrain par Starrett. Le cœur du système HDV repose sur un système de montage d’objectifs interchangeables au design unique, breveté, associé à une caméra vidéo numérique haute résolution de 5 mégapixels. Le système est disponible avec un choix de sept objectifs télécentriques offrant une résolution au niveau micron et une distorsion optique aussi faible que 0,001% pour des mesures précises du champ de vision (FOV). Grâce au logiciel MetLogix™ M3, les fichiers DXF CAO peuvent être importés et des superpositions numériques 2D Go/No-Go peuvent être développées directement à partir des fichiers CAO. La détection vidéo des bords (VED) permet une interaction en temps réel entre le fichier importé et l’image vidéo de la pièce inspectée. La productivité, la vitesse et la précision sont ainsi améliorées. Les systèmes sont disponibles en contrôle manuel ou CNC
Qu'est-ce qu'un projecteur de profil ?
Un projecteur de profil, également appelé comparateur optique, permet d’observer le contour d’une pièce agrandi sur un écran.
La pièce est positionnée sur une table de mesure puis éclairée. Son profil est projeté sur un écran afin que l’opérateur puisse contrôler différentes caractéristiques géométriques.
Cette technologie est particulièrement adaptée aux pièces dont les formes sont difficiles à contrôler avec des instruments conventionnels.
Cette technologie peut notamment être utilisée pour contrôler :
- les diamètres ;
- les angles ;
- les rayons ;
- les distances ;
- les profils complexes ;
- les petites pièces ;
- les pièces souples ou flexibles ;
- les composants issus de l’emboutissage ;
- les pièces électroniques.
Découvrez notre sélection de projecteur de profil

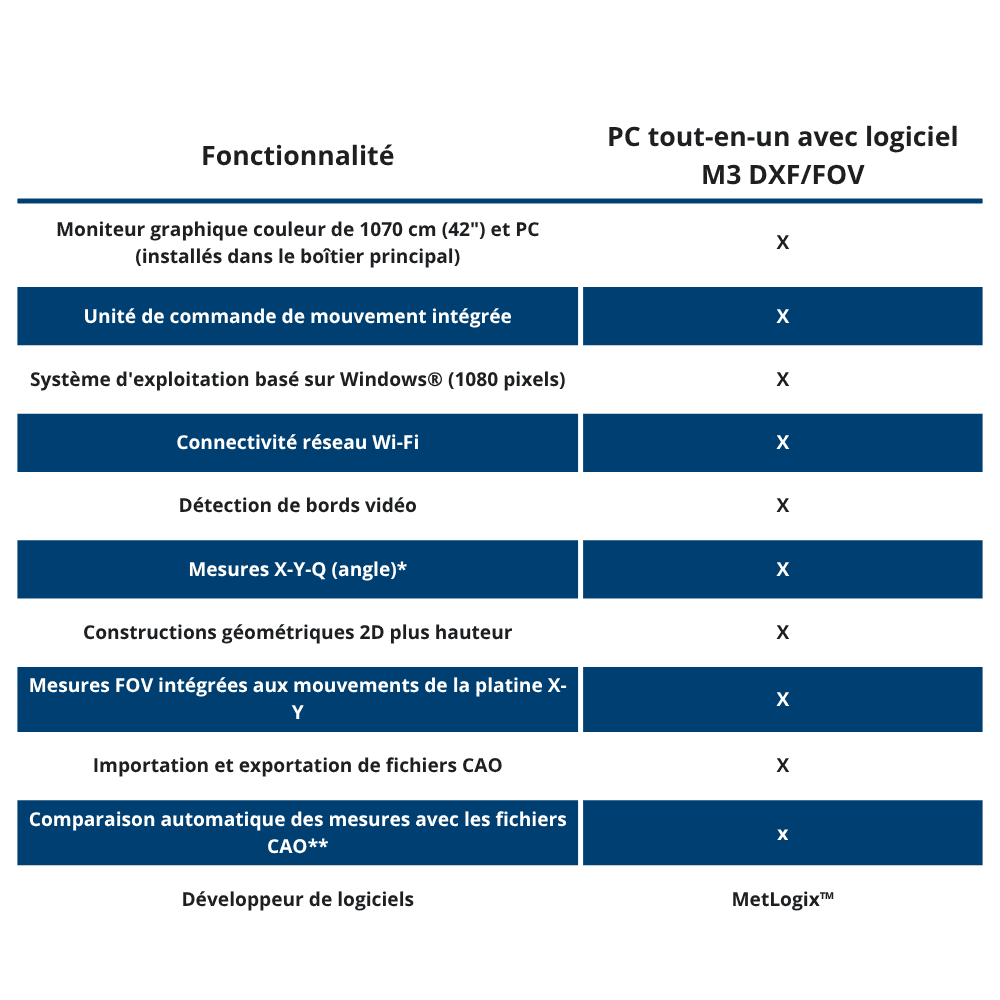

Interface opérateur
Le HDV500 de Starrett intègre une solution complète de contrôle et de mesure basée sur le logiciel MetLogix M3 DXF/FOV. Son écran graphique couleur de 42 pouces et son PC intégrés directement dans le boîtier principal offrent une interface claire et confortable pour l’analyse des pièces. Le système dispose d’une commande de mouvement intégrée, d’une connectivité Wi-Fi et d’une détection vidéo des bords pour faciliter les mesures. Il permet également de réaliser des mesures X-Y-Q, des constructions géométriques 2D avec hauteur ainsi que des mesures FOV pilotées par les mouvements de la platine X-Y. L’importation et l’exportation de fichiers CAO, ainsi que la comparaison automatique des mesures avec les fichiers CAO, permettent d’aller plus loin dans le contrôle et la validation des pièces.

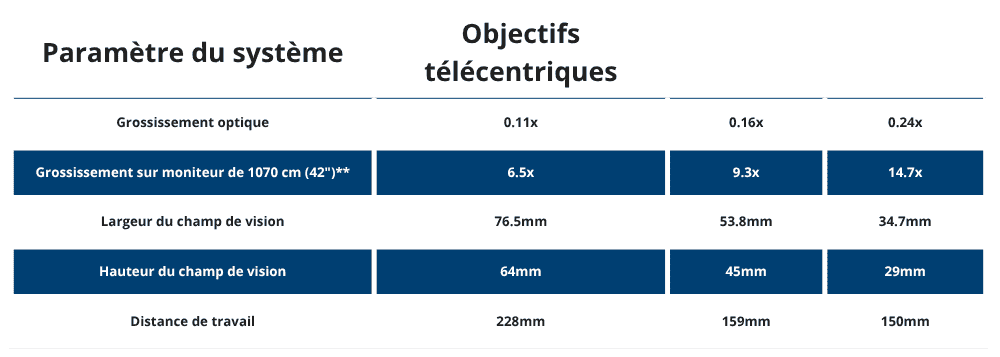

Optiques
Le HDV500 de Starrett propose plusieurs objectifs télécentriques afin d’adapter le grossissement et le champ de vision aux besoins de chaque contrôle. Les grossissements optiques disponibles vont de 0,11× à 0,24×, offrant un grossissement de 6,5× à 14,7× sur son moniteur de 42 pouces. Le champ de vision varie de 76,5 × 64 mm à 34,7 × 29 mm, permettant aussi bien l’observation de pièces ou zones de grande dimension que l’analyse de détails plus précis. Les distances de travail, comprises entre 150 et 228 mm selon l’objectif, offrent également une bonne flexibilité pour le positionnement des pièces.

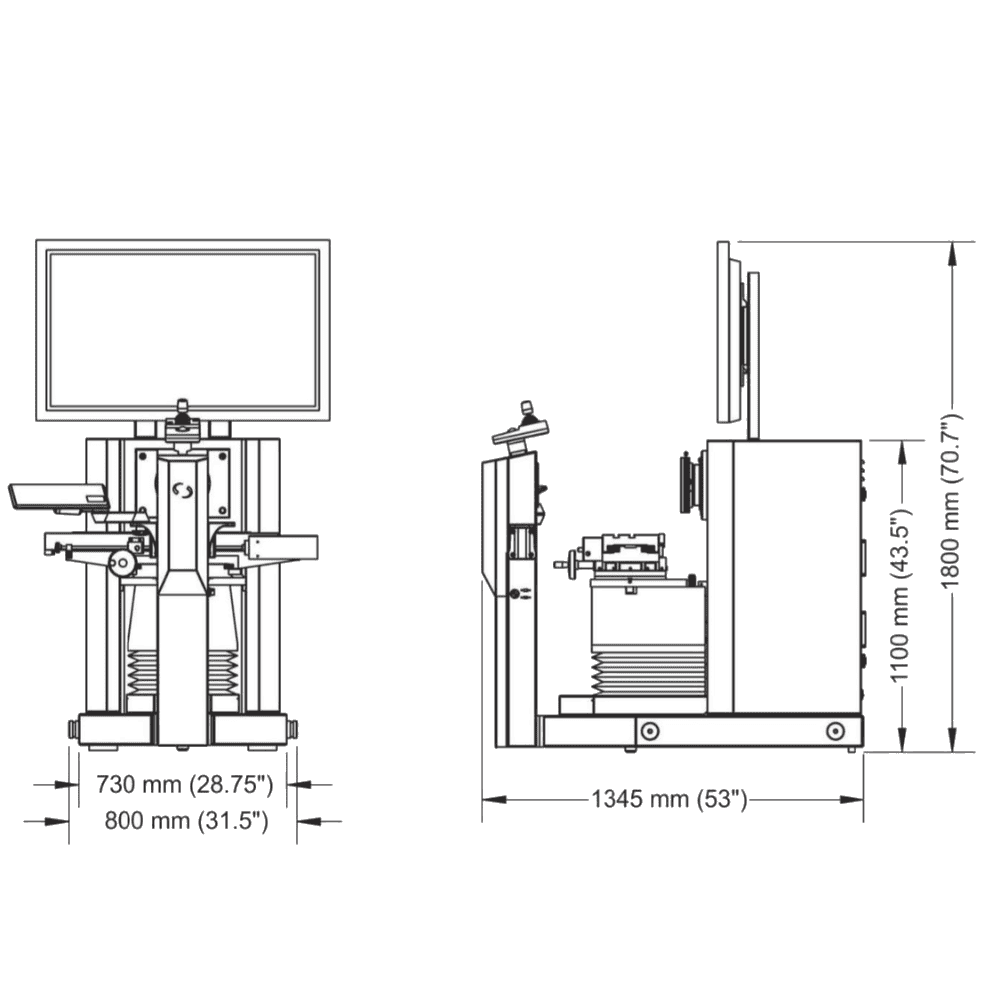

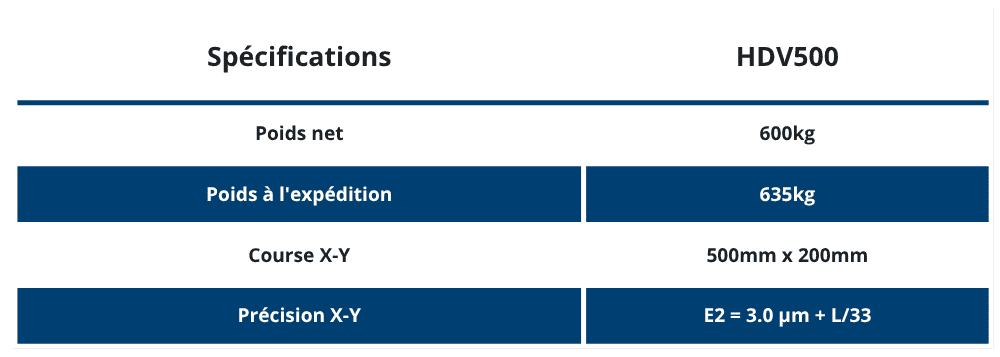

Poids et dimensions
Métrovali, votre spécialiste des solutions de métrologie
Chez Métrovali, notre expertise en instruments et équipements de métrologie nous permet d’accompagner les professionnels dans le choix d’une solution adaptée à leurs besoins.
Le Starrett HD400 représente une solution performante pour les entreprises recherchant un équipement de contrôle optique polyvalent, précis et évolutif.
Vous recherchez un projecteur de profil adapté à votre activité ?
Contactez Métrovali pour échanger sur votre application et déterminer la configuration la plus adaptée à vos besoins de contrôle dimensionnel.
