Projecteur vidéo numérque Starrett HDV300 & 400 :

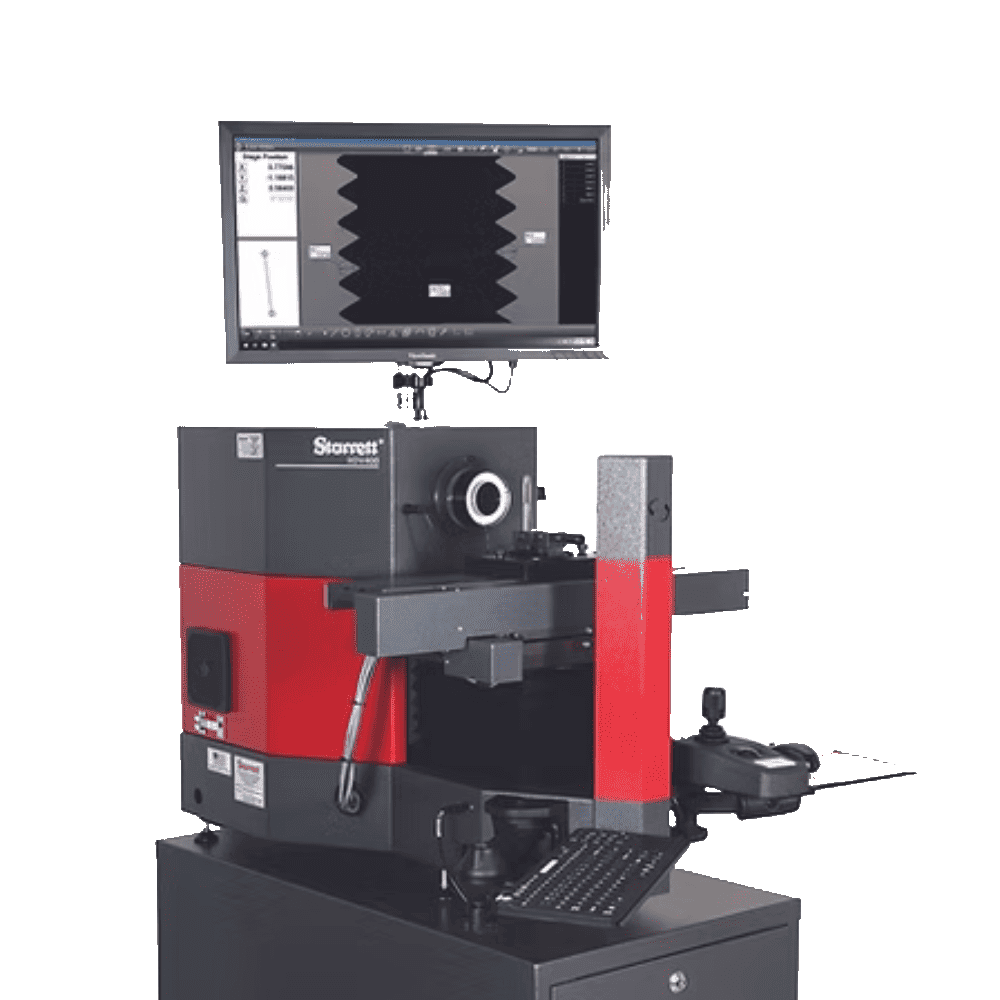

Les projecteurs vidéo numériques horizontaux HDV combinent les meilleures caractéristiques d’un projecteur de profil horizontal traditionnel et d’un système de métrologie par vision. Le HDV est configuré comme un projecteur horizontal classique. La table de travail est identique à celle des projecteurs éprouvés sur le terrain par Starrett. Le cœur du système HDV repose sur un système de montage d’objectifs interchangeables au design unique, breveté, associé à une caméra vidéo numérique haute résolution de 5 mégapixels. Le système est disponible avec un choix de sept objectifs télécentriques offrant une résolution micron et une distorsion optique aussi faible que 0,001% pour des mesures précises du champ de vision (FOV). Grâce au logiciel MetLogix™ M3, les fichiers DXF CAO peuvent être importés et des superpositions numériques 2D Go/No-Go peuvent être développées directement à partir des fichiers CAO. La détection vidéo des bords (VED) permet une interaction en temps réel entre le fichier importé et l’image vidéo de la pièce inspectée. La productivité, la vitesse et la précision sont ainsi améliorées. Les systèmes sont disponibles en contrôle manuel ou CNC
Qu'est-ce qu'un projecteur de profil ?
Un projecteur de profil, également appelé comparateur optique, permet d’observer le contour d’une pièce agrandi sur un écran.
La pièce est positionnée sur une table de mesure puis éclairée. Son profil est projeté sur un écran afin que l’opérateur puisse contrôler différentes caractéristiques géométriques.
Cette technologie est particulièrement adaptée aux pièces dont les formes sont difficiles à contrôler avec des instruments conventionnels.
Cette technologie peut notamment être utilisée pour contrôler :
- les diamètres ;
- les angles ;
- les rayons ;
- les distances ;
- les profils complexes ;
- les petites pièces ;
- les pièces souples ou flexibles ;
- les composants issus de l’emboutissage ;
- les pièces électroniques.
Découvrez notre sélection de projecteur de profil

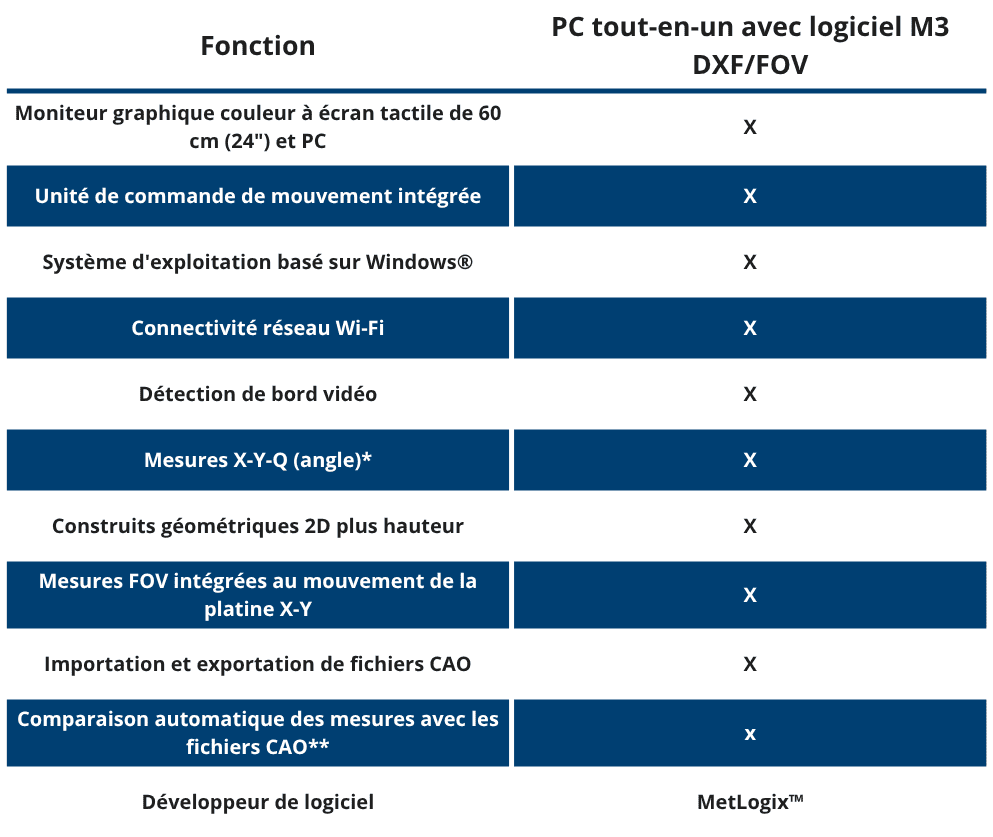

Interface opérateur

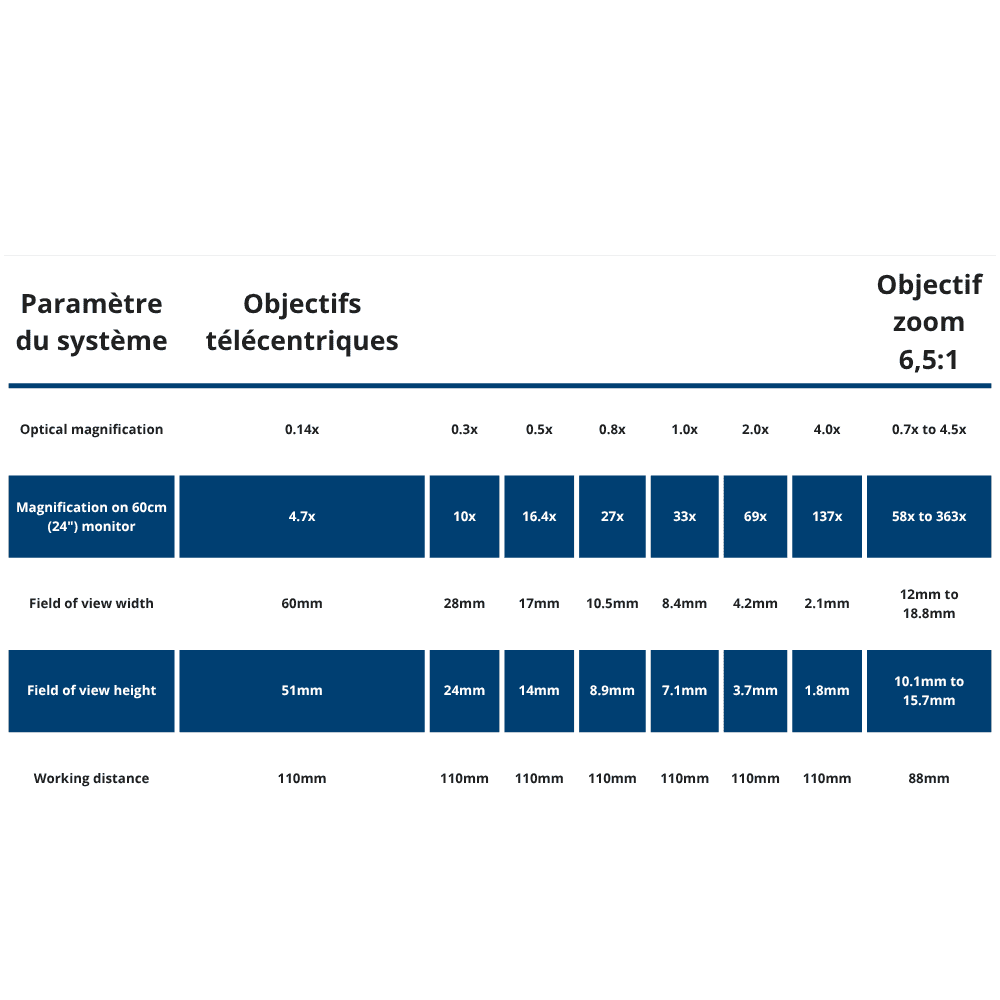

Les HDV300 et HDV400 de Starrett proposent différentes configurations optiques permettant d’adapter le niveau de grossissement au type de pièce et de mesure réalisé. Les objectifs télécentriques offrent des grossissements optiques de 0,14× à 4,0×, tandis que l’objectif zoom 6,5:1 permet une plage de 0,7× à 4,5×. Le champ de vision varie ainsi de 60 mm à 2,1 mm selon le grossissement, avec une distance de travail de 110 mm pour les objectifs télécentriques. Ces différentes possibilités permettent d’observer aussi bien des éléments de grande dimension que des détails nécessitant un fort grossissement, tout en conservant une mesure précise du profil.
Spécification
Le HD400 de Starrett offre des capacités de déplacement adaptées au contrôle de pièces de différentes dimensions. Il dispose d’une course horizontale de 400 mm, d’une course verticale de 150 mm et d’une course de mise au point de 50 mm. Son plateau supérieur de 530 × 120 mm permet un positionnement stable des pièces à mesurer. L’image affichée est corrigée verticalement, facilitant ainsi l’observation et la mesure précise des profils.

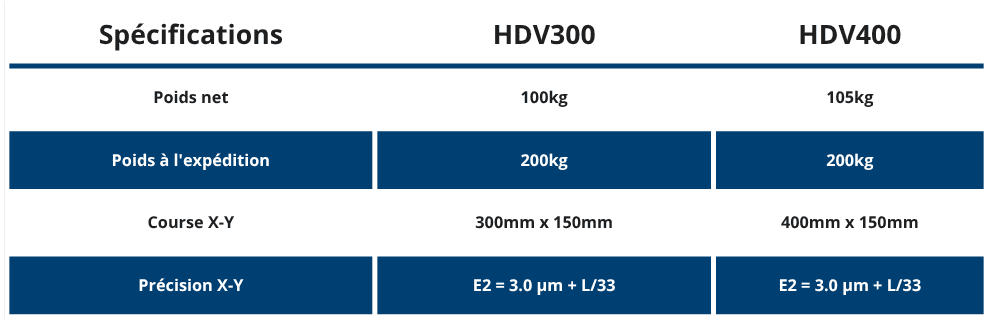

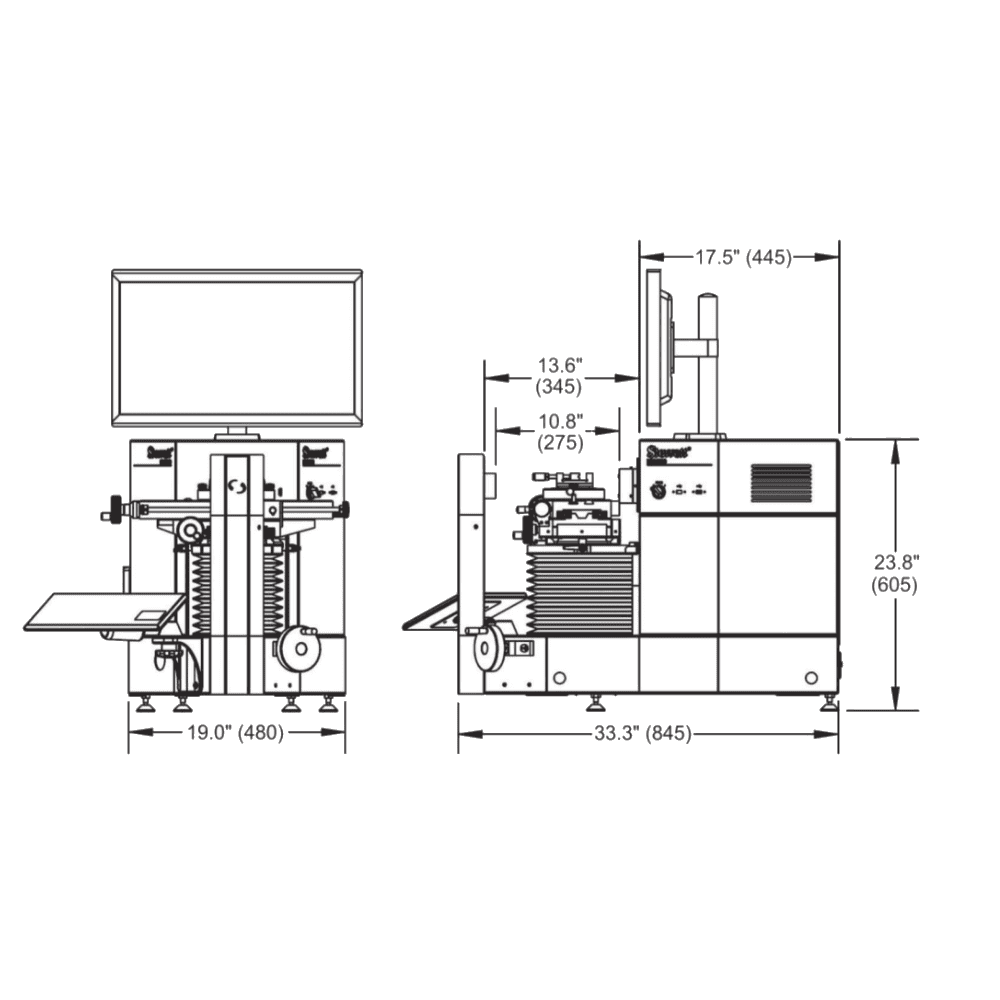

Poids et dimensions
Métrovali, votre spécialiste des solutions de métrologie
Chez Métrovali, notre expertise en instruments et équipements de métrologie nous permet d’accompagner les professionnels dans le choix d’une solution adaptée à leurs besoins.
Les Starrett HDV 300 et 400 représente une solution performante pour les entreprises recherchant un équipement de contrôle optique polyvalent, précis et évolutif.
Vous recherchez un projecteur de profil adapté à votre activité ?
Contactez Métrovali pour échanger sur votre application et déterminer la configuration la plus adaptée à vos besoins de contrôle dimensionnel.
