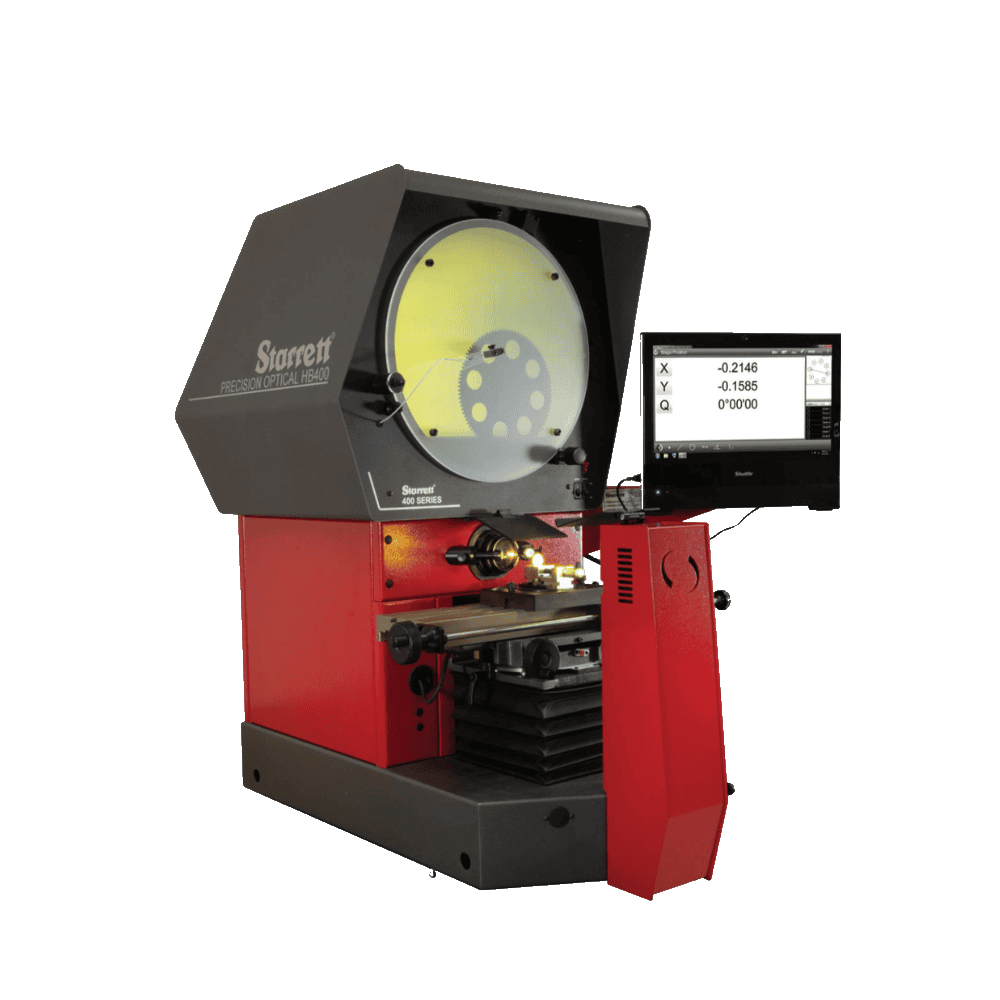

Projecteur de profil Starrett HD400 :
Le HD400 est un projecteur de profil à double lentille permettant un changement instantané entre deux objectifs de grossissement ou un
adaptateur de caméra vidéo. Le HD400 est équipé en standard d’une platine de travail avec une course de 400 mm. La détection automatique
des bords ou la détection vidéo des bords en option élimine la subjectivité de l’opérateur pour localiser les bords des pièces mesurées. Un
système de montage d’objectif à baïonnette accepte un choix de cinq objectifs interchangeables ainsi que nos systèmes de caméra vidéo OV2
Zoom ou TOV2 à grossissement télécentrique fixe. Des commandes motorisées de la platine et un corps de lampe escamotable sont également
des options disponibles.
Qu'est-ce qu'un projecteur de profil ?
Un projecteur de profil, également appelé comparateur optique, permet d’observer le contour d’une pièce agrandi sur un écran.
La pièce est positionnée sur une table de mesure puis éclairée. Son profil est projeté sur un écran afin que l’opérateur puisse contrôler différentes caractéristiques géométriques.
Cette technologie est particulièrement adaptée aux pièces dont les formes sont difficiles à contrôler avec des instruments conventionnels.
Cette technologie peut notamment être utilisée pour contrôler :
- les diamètres ;
- les angles ;
- les rayons ;
- les distances ;
- les profils complexes ;
- les petites pièces ;
- les pièces souples ou flexibles ;
- les composants issus de l’emboutissage ;
- les pièces électroniques.
Découvrez notre sélection de projecteur de profil
Interface opérateur

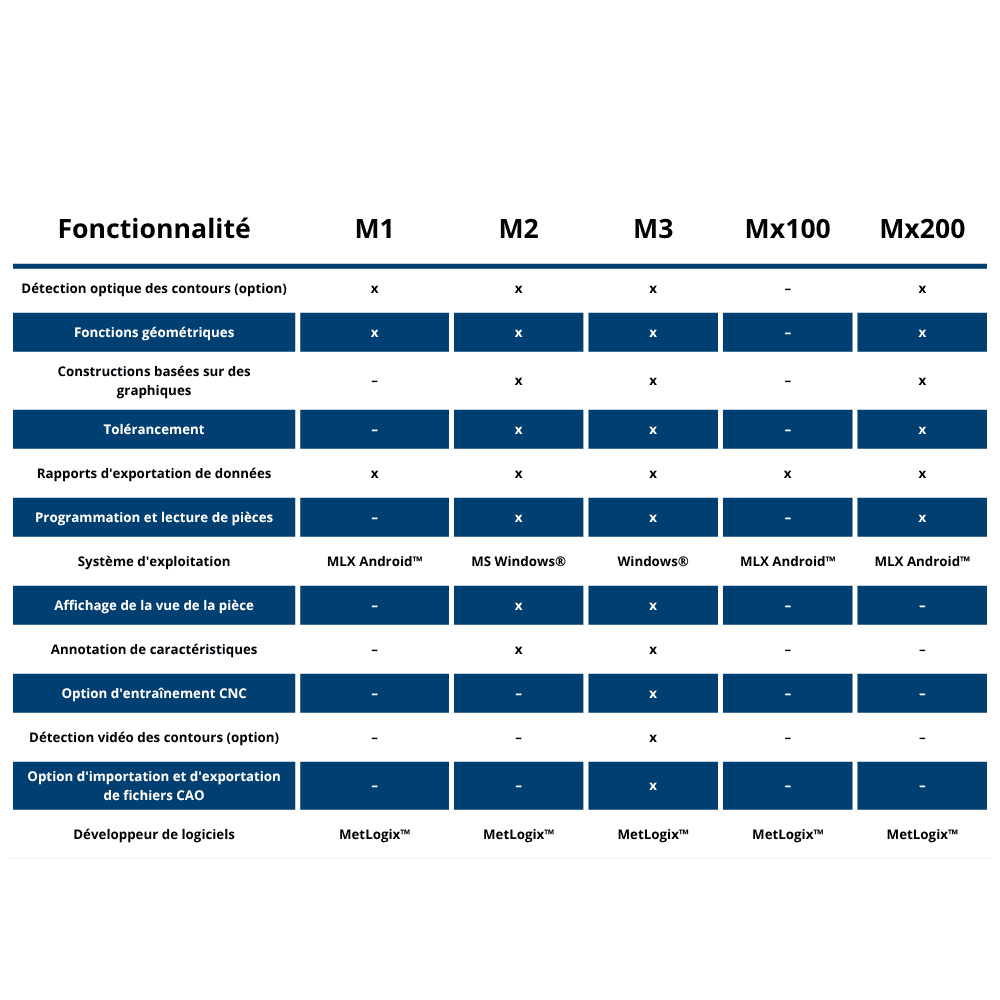

Le HD400 de Starrett peut être équipé de différentes solutions logicielles MetLogix afin de s’adapter aux besoins de contrôle et de mesure. Les configurations M1, M2, M3 et Mx200 proposent notamment des fonctions géométriques et de détection optique des contours, tandis que les solutions M2, M3 et Mx200 intègrent également le tolérancement, les constructions graphiques ainsi que la programmation et la lecture de pièces. Le système M3 offre le niveau de fonctionnalités le plus avancé, avec notamment la détection vidéo des contours, l’importation et l’exportation de fichiers CAO et une option d’entraînement CNC. Toutes les configurations permettent l’exportation des données et des rapports de mesure. configurations permettent ainsi d’adapter le HB400 au niveau de précision, d’automatisation et d’analyse recherché par l’utilisateur.
Spécification

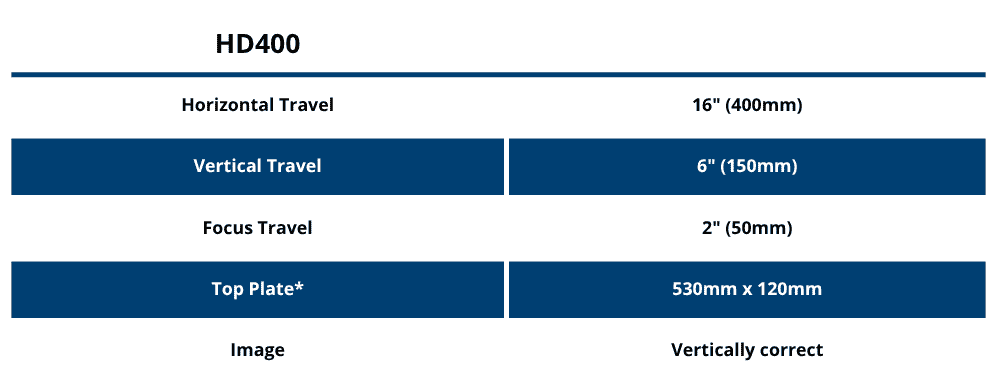

Le HD400 de Starrett offre des capacités de déplacement adaptées au contrôle de pièces de différentes dimensions. Il dispose d’une course horizontale de 400 mm, d’une course verticale de 150 mm et d’une course de mise au point de 50 mm. Son plateau supérieur de 530 × 120 mm permet un positionnement stable des pièces à mesurer. L’image affichée est corrigée verticalement, facilitant ainsi l’observation et la mesure précise des profils.

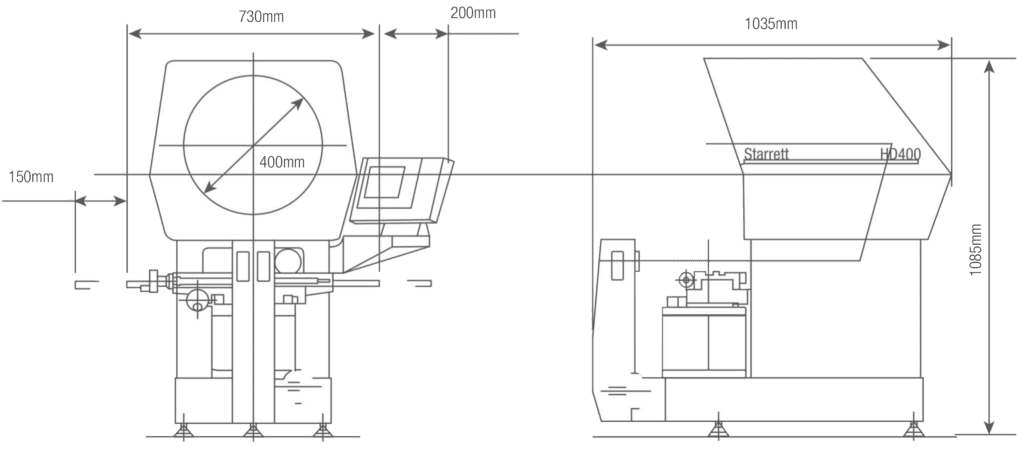

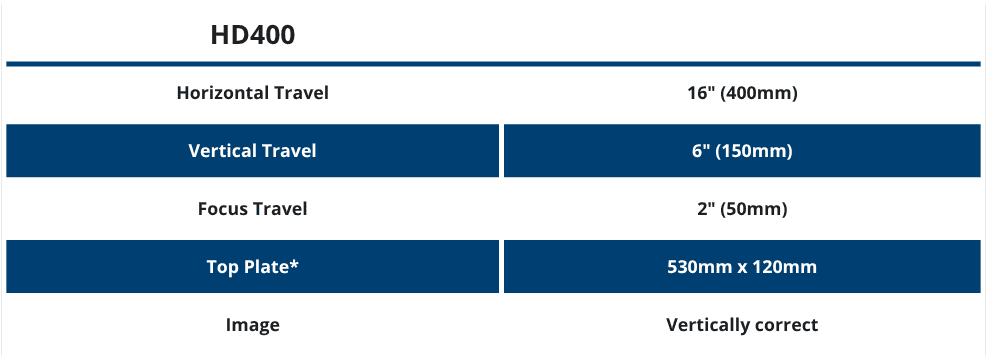

Poids et dimensions
Métrovali, votre spécialiste des solutions de métrologie
Chez Métrovali, notre expertise en instruments et équipements de métrologie nous permet d’accompagner les professionnels dans le choix d’une solution adaptée à leurs besoins.
Le Starrett HD400 représente une solution performante pour les entreprises recherchant un équipement de contrôle optique polyvalent, précis et évolutif.
Vous recherchez un projecteur de profil adapté à votre activité ?
Contactez Métrovali pour échanger sur votre application et déterminer la configuration la plus adaptée à vos besoins de contrôle dimensionnel.
