Projecteur de profil Starrett HB400 :
Le comparateur optique HB400 offre des performances exceptionnelles avec un écran de visualisation de 16” (400 mm) de diamètre, un éclairage LED et
une capacité de charge de plateau de 110 lbs (50 kg). Disponible avec détection optique des bords, il élimine la subjectivité de l’opérateur lors de la
localisation des arêtes des pièces mesurées. Un système de montage d’objectifs de type baïonnette permet l’utilisation de cinq objectifs
interchangeables. Une table à course étendue, une table motorisée et un bloc de lampe pivotant sont disponibles en option. Ce comparateur offre des
performances auparavant uniquement accessibles sur les modèles sur pied
Qu'est-ce qu'un projecteur de profil ?
Un projecteur de profil, permet d’observer le contour agrandi d’une pièce afin d’en contrôler différentes caractéristiques géométriques.
Dans le cas d’un modèle vertical comme le VF600, la pièce est positionnée sur une table horizontale sous le système optique. Son profil est alors projeté sur un grand écran afin de faciliter son observation et sa comparaison avec les dimensions ou profils recherchés.
Cette technologie peut notamment être utilisée pour contrôler :
- les diamètres ;
- les angles ;
- les rayons ;
- les distances ;
- les profils complexes ;
- les petites pièces ;
- les pièces souples ou flexibles ;
- les composants issus de l’emboutissage ;
- les pièces électroniques.
Découvrez notre sélection de projecteur de profil
Interface opérateur

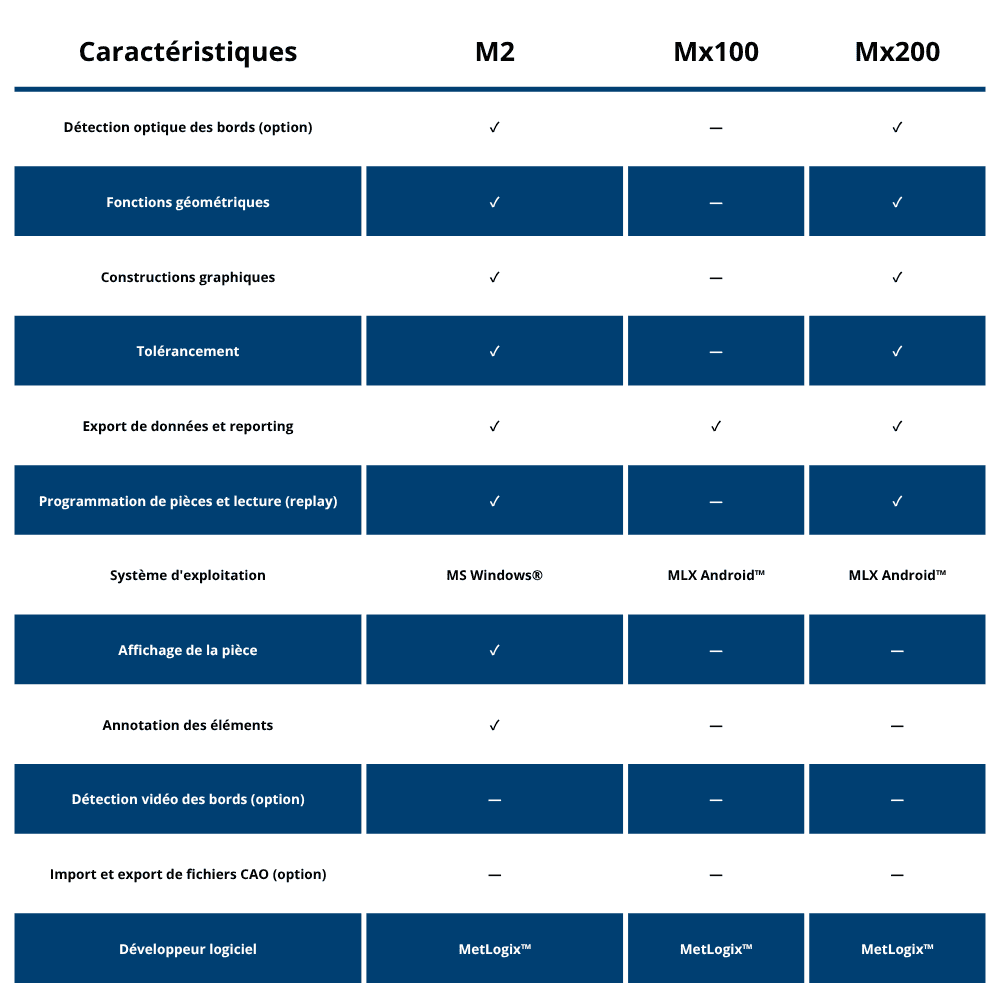

Le HB400 de Starrett peut être configuré avec plusieurs solutions logicielles MetLogix afin de répondre à différents besoins de contrôle et de mesure. Les systèmes M2 et Mx200 proposent des fonctionnalités complètes, notamment la détection optique des bords, les constructions géométriques, le tolérancement, l’export des données et la programmation de pièces. Le Mx100 offre une solution plus simple, principalement orientée vers la mesure et le reporting. Ces différentes configurations permettent ainsi d’adapter le HB400 au niveau de précision, d’automatisation et d’analyse recherché par l’utilisateur.
Spécification

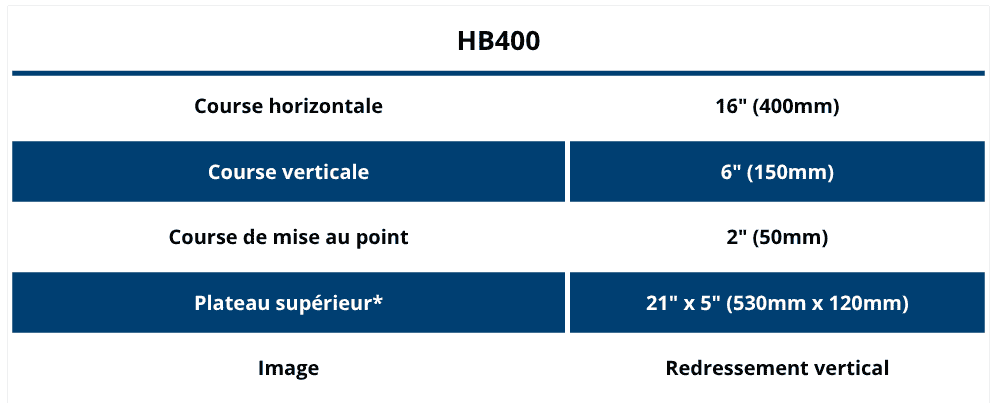

Le HB400 de Starrett dispose de courses importantes pour permettre le contrôle de pièces de différentes dimensions. Il offre une course horizontale de 400 mm, une course verticale de 150 mm et une course de mise au point de 50 mm. Son plateau supérieur de 530 × 120 mm offre une surface adaptée au positionnement des pièces, tandis que le système de projection assure un redressement vertical de l’image pour faciliter l’observation et la mesure des profils.

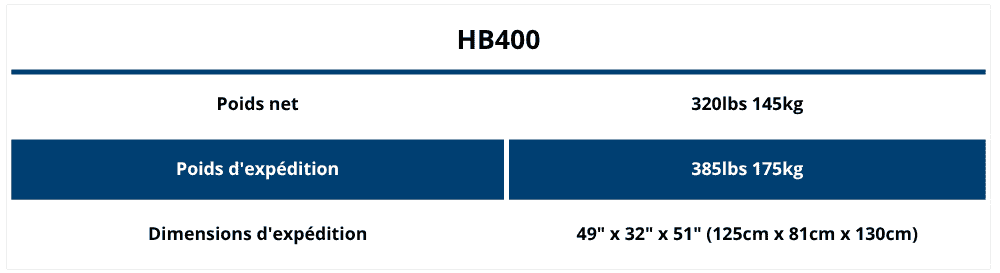

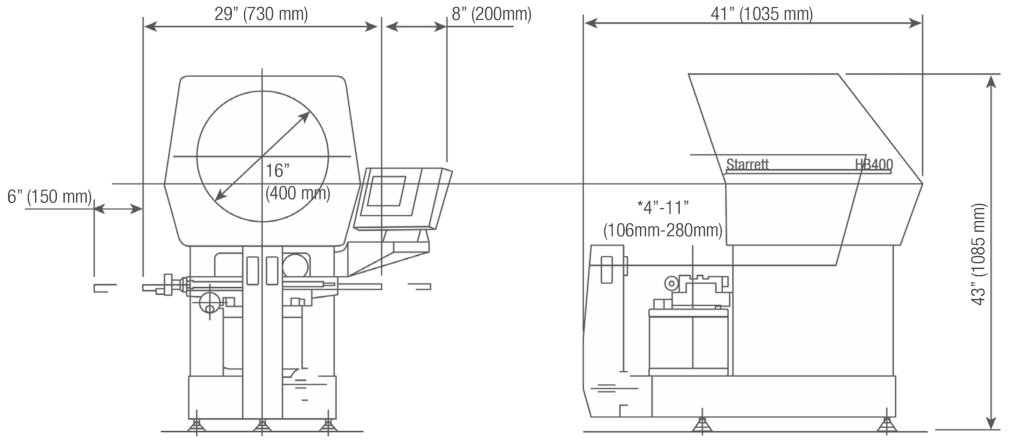

Poids et dimensions
Métrovali, votre spécialiste des solutions de métrologie
Chez Métrovali, notre expertise en instruments et équipements de métrologie nous permet d’accompagner les professionnels dans le choix d’une solution adaptée à leurs besoins.
Le Starrett HB400 représente une solution performante pour les entreprises recherchant un équipement de contrôle optique polyvalent, précis et évolutif.
Vous recherchez un projecteur de profil adapté à votre activité ?
Contactez Métrovali pour échanger sur votre application et déterminer la configuration la plus adaptée à vos besoins de contrôle dimensionnel.
