Comment mesurer le diamètre extérieur d'une pièce ?
Mesurer le diamètre extérieur d’une pièce est une opération courante en usinage, mécanique et contrôle qualité. Selon le niveau de précision recherché, plusieurs instruments peuvent être utilisés, notamment le pied à coulisse et le micromètre extérieur.
Quel instrument utiliser ?
- Pied à coulisse : idéal pour les mesures courantes et polyvalentes.
- Micromètre extérieur : recommandé lorsque les tolérances sont plus serrées et qu’une mesure de précision est nécessaire.

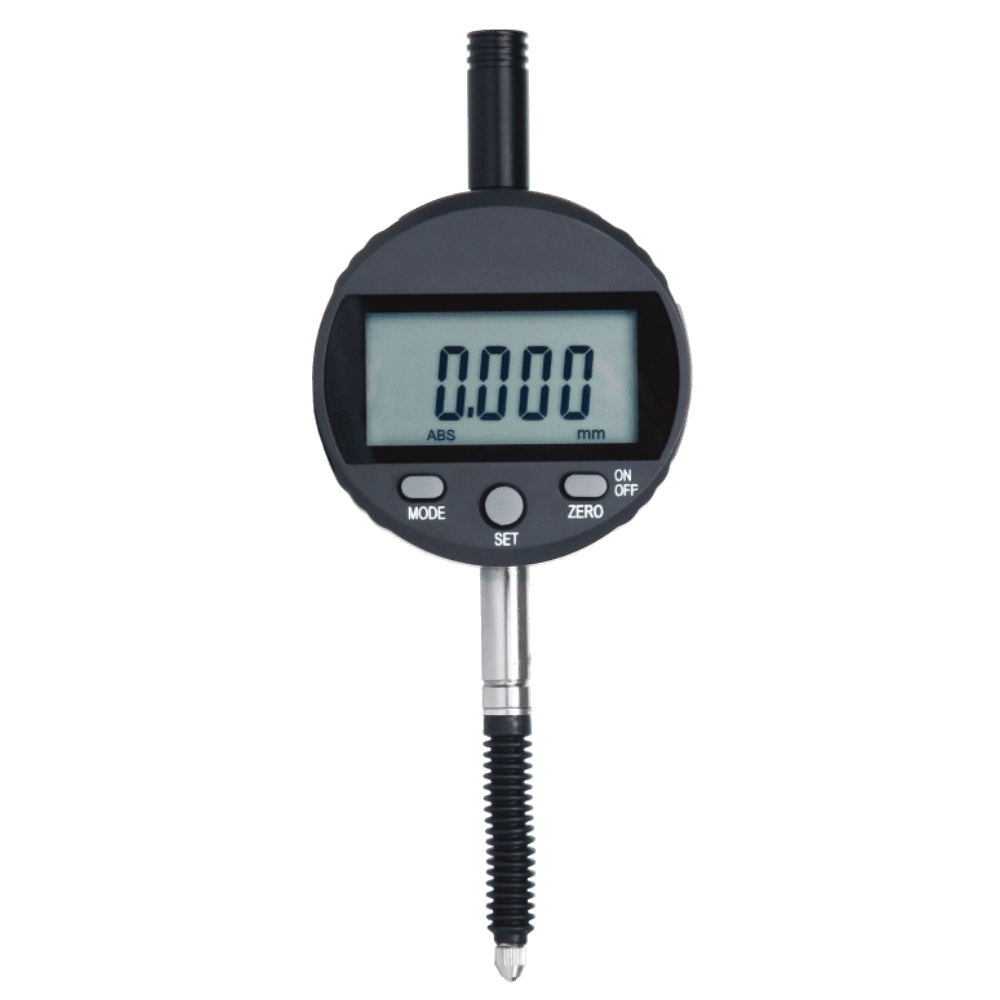

- Comparateur : utile pour contrôler des variations, un faux-rond ou comparer une pièce à une référence.
Le choix de l’instrument dépend principalement de la précision recherchée.

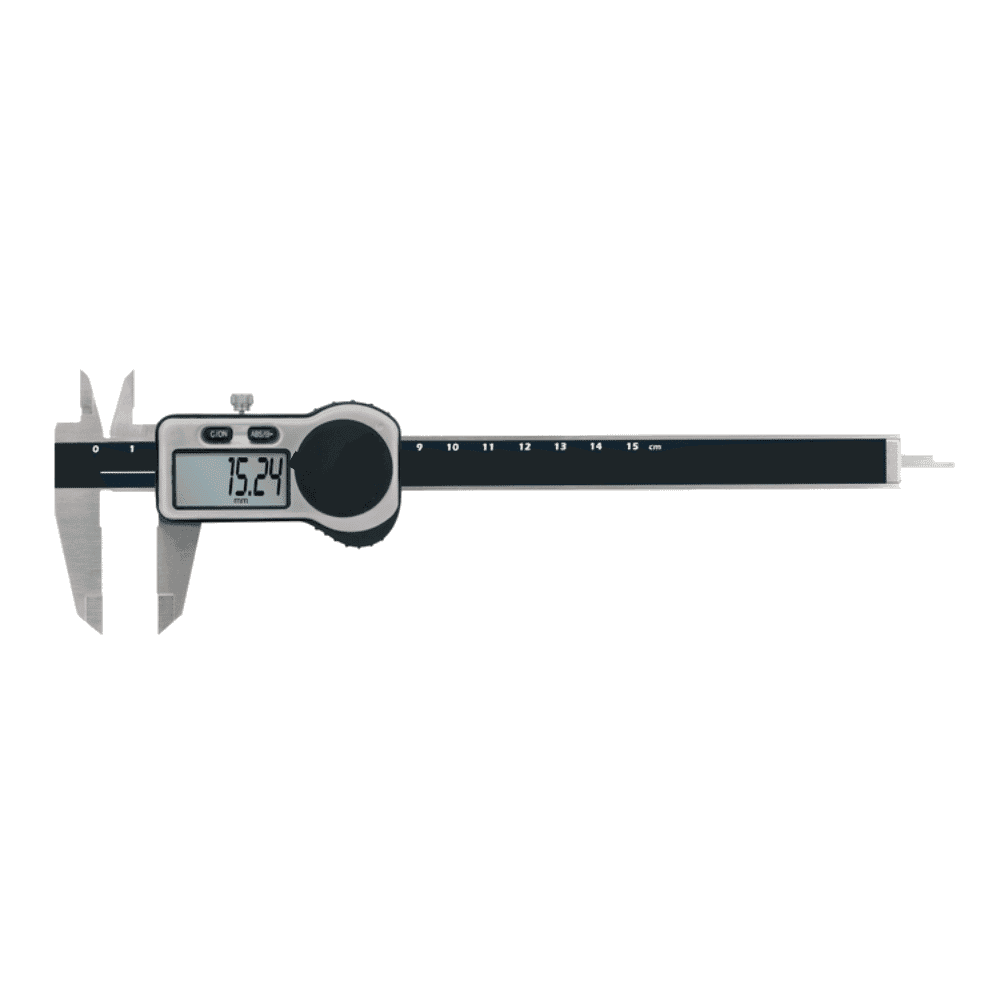

Comment mesurer avec un pied à coulisse ?
Pour mesurer un diamètre extérieur :
- Nettoyez la pièce et les becs du pied à coulisse.
- Ouvrez les becs suffisamment pour placer la pièce entre eux.
- Positionnez les becs perpendiculairement à l’axe de la pièce.
- Refermez doucement les becs jusqu’au contact avec la surface.
- Relevez la valeur affichée ou lisez la graduation.
Pour une pièce cylindrique, il est recommandé de vérifier la mesure à plusieurs endroits afin de détecter une éventuelle variation du diamètre.

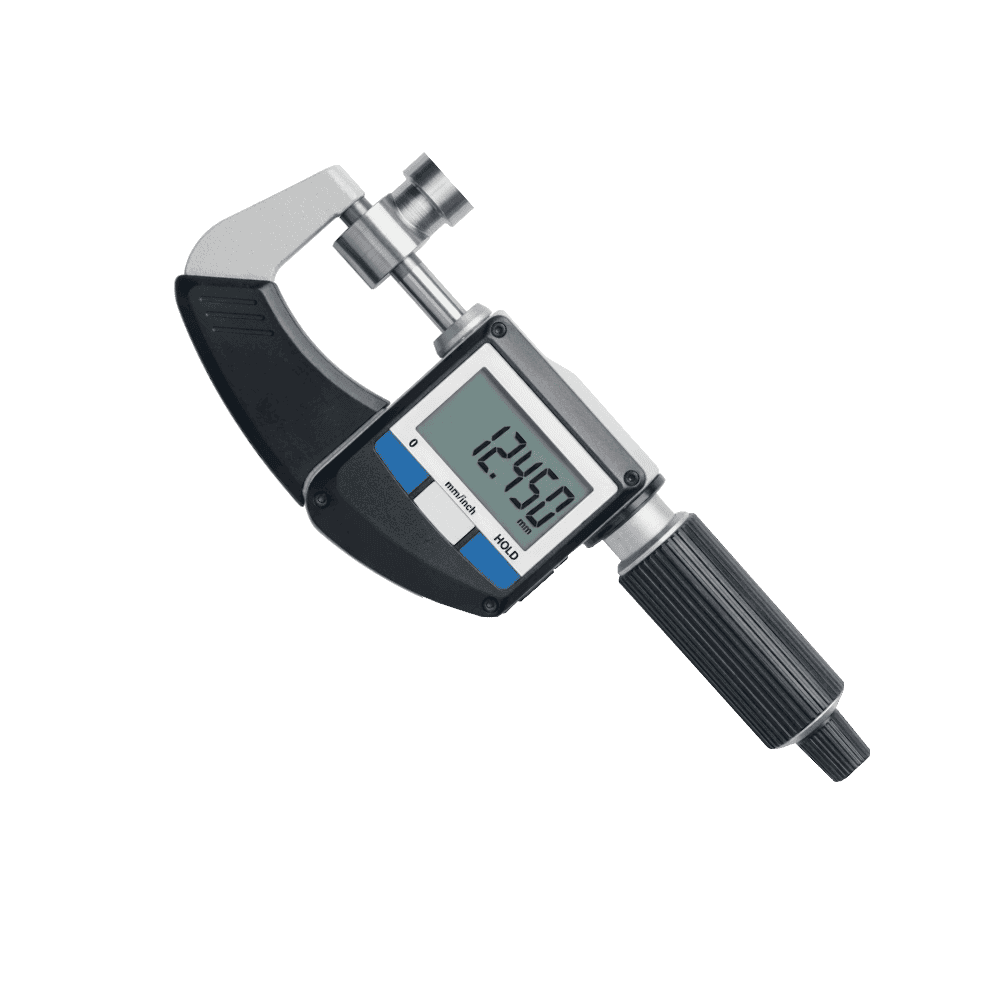

Comment mesurer avec un micromètre extérieur ?
Lorsque davantage de précision est nécessaire, le micromètre extérieur est particulièrement adapté.
Positionnez la pièce entre les touches du micromètre puis utilisez le limiteur de couple lorsqu’il est disponible. Celui-ci permet d’appliquer une force de mesure régulière.
La pièce doit être correctement positionnée afin d’éviter une mesure faussée.
Pourquoi mesurer à plusieurs endroits ?
Un diamètre peut varier légèrement sur la longueur ou autour de la pièce. Une seule mesure ne permet donc pas toujours de vérifier sa géométrie.
Effectuer plusieurs mesures permet notamment de détecter :
- une variation de diamètre ;
- une ovalisation ;
- un défaut d’usinage ;
- un éventuel faux-rond.
Pour les contrôles exigeants, ces vérifications peuvent être essentielles pour garantir la conformité de la pièce.
Quelle précision choisir ?
La précision de l’instrument doit être adaptée à la tolérance indiquée sur le plan de la pièce.
Pour une mesure générale, un pied à coulisse peut être suffisant. Pour des tolérances plus serrées, un micromètre extérieur professionnel sera généralement plus adapté.
Il est important de ne pas choisir un instrument uniquement en fonction de sa résolution : ses caractéristiques métrologiques doivent également correspondre à l’exigence du contrôle.
Les erreurs à éviter
Pour obtenir une mesure fiable, évitez notamment :
- de mesurer une pièce sale ;
- de positionner l’instrument de travers ;
- d’exercer une pression excessive ;
- de mesurer une seule fois une pièce cylindrique ;
- d’utiliser un instrument dont la plage de mesure n’est pas adaptée ;
- de négliger l’état et le suivi métrologique de l’instrument.
Découvrez nos instruments de mesure
Techvali propose une gamme d’instruments de mesure professionnels pour le contrôle dimensionnel, notamment des pieds à coulisse, micromètres extérieurs et comparateurs.
Vous recherchez un instrument adapté à vos pièces et à vos tolérances ? Contactez Techvali pour être accompagné dans votre choix.
Découvrez nos comparateurs
Conclusion
Le choix de l’instrument dépend principalement de la précision recherchée et des tolérances de la pièce. Le pied à coulisse convient aux contrôles courants, tandis que le micromètre extérieur est particulièrement adapté aux mesures de diamètre nécessitant davantage de précision.
Une bonne méthode de mesure et un instrument adapté permettent d’obtenir des résultats fiables et de garantir la conformité des pièces industrielles.
