Comment mesurer la rugosité d'une surface ?
La rugosité est un paramètre essentiel du contrôle de surface. Elle permet d’évaluer les irrégularités présentes sur une surface après une opération d’usinage, de rectification ou de finition.
Mesurer la rugosité permet notamment de vérifier la conformité d’une pièce par rapport aux exigences définies sur un plan ou dans un cahier des charges.
Qu'est-ce que la rugosité ?
La rugosité correspond aux petites irrégularités qui composent l’état d’une surface.
Elle peut être influencée par différents facteurs :
- le procédé d’usinage ;
- l’outil utilisé ;
- les conditions de coupe ;
- la vitesse d’avance ;
- la finition appliquée ;
- l’usure de l’outil.
Le contrôle de la rugosité permet donc également de vérifier la qualité d’un procédé de fabrication.
Avec quel instrument mesurer la rugosité ?
Pour mesurer précisément la rugosité, on utilise généralement un rugosimètre ou un instrument de mesure de surface.
Le principe consiste à déplacer un palpeur sur la surface de la pièce afin d’enregistrer les variations du profil.
Selon l’équipement utilisé, différents paramètres peuvent être analysés, notamment Ra, Rz ou d’autres paramètres de profil.
Comment réaliser une mesure de rugosité ?
1. Préparer la surface
La surface doit être propre et débarrassée des poussières, copeaux ou résidus pouvant perturber la mesure.
2. Positionner correctement l’instrument
Le rugosimètre doit être correctement positionné sur la pièce.
L’orientation de la mesure est importante : elle doit être adaptée à la direction des stries ou du profil généré par l’usinage.
3. Effectuer la mesure
Le palpeur se déplace sur la surface et enregistre les variations du profil.
L’instrument analyse ensuite les données afin de calculer les paramètres de rugosité sélectionnés.
4. Comparer le résultat
La valeur obtenue peut ensuite être comparée à la valeur demandée sur le plan ou dans les spécifications techniques de la pièce.
Cette étape permet de déterminer si la surface respecte les exigences de fabrication.
Pourquoi mesurer la rugosité ?
Le contrôle de rugosité peut être essentiel pour différentes applications.
Une surface présentant une rugosité inadaptée peut notamment avoir une influence sur :
- le frottement ;
- l’usure ;
- l’étanchéité ;
- l’adhérence d’un revêtement ;
- l’assemblage de pièces ;
- la durée de vie d’un composant.
La mesure de rugosité permet donc de contribuer à la qualité et à la fiabilité des pièces produites.
Quel instrument choisir pour mesurer la rugosité ?
Le choix dépend principalement du type de surface et du niveau de contrôle recherché.
Pour un contrôle simple et rapide, un rugosimètre portable peut être particulièrement pratique.
Pour des mesures plus complètes, une machine de mesure de surface peut permettre d’analyser davantage de paramètres et de réaliser des contrôles plus avancés.

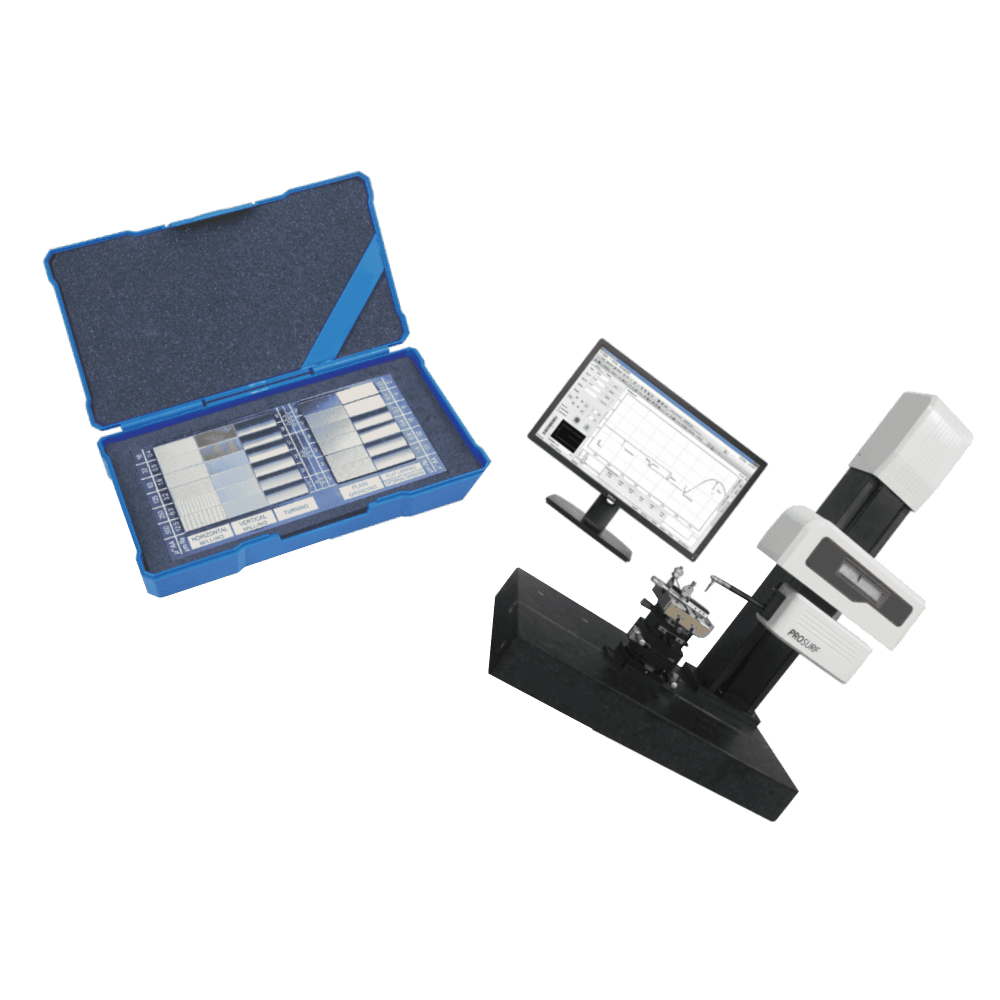

Découvrez nos solutions de mesure de surface
Techvali propose des solutions dédiées au contrôle de surface et à la mesure de rugosité pour les professionnels de l’industrie.
Métrovali est également agent commercial exclusif CHOTEST pour les solutions de mesure de surface et de rugosité.
Vous recherchez un instrument adapté à votre application ? Contactez Techvali pour être accompagné dans le choix de votre solution de mesure.
Découvrez nos solutions de mesure de surface !
Conclusion
Mesurer la rugosité permet de contrôler l’état d’une surface et de vérifier sa conformité aux exigences de fabrication.
Le choix de l’instrument et la méthode de mesure doivent être adaptés à la pièce, au procédé de fabrication et aux paramètres de rugosité recherchés.
Un contrôle régulier de la rugosité contribue ainsi à maîtriser la qualité des surfaces et la conformité des pièces industrielles.
