Comment choisir une jauge de profondeur ?
La jauge de profondeur est un instrument de mesure utilisé pour contrôler avec précision la profondeur d’un trou, d’une rainure, d’un logement ou d’un alésage. Elle est couramment utilisée dans l’usinage, la mécanique, la maintenance et le contrôle qualité.
Pour choisir une jauge de profondeur adaptée, plusieurs critères doivent être pris en compte.
Choisir la bonne plage de mesure
La première étape consiste à déterminer la profondeur maximale des éléments à contrôler.
Les jauges de profondeur existent avec différentes plages de mesure. Il est donc important de choisir une capacité suffisamment grande pour vos applications habituelles.
Une plage adaptée permet également de conserver une bonne facilité d’utilisation lors des contrôles.
Vérifier la précision
La précision de la jauge doit correspondre aux tolérances des pièces à contrôler.
Pour des applications de contrôle dimensionnel exigeantes, il est important de consulter les caractéristiques métrologiques du fabricant et de ne pas se baser uniquement sur la résolution affichée.
Jauge mécanique ou digitale ?

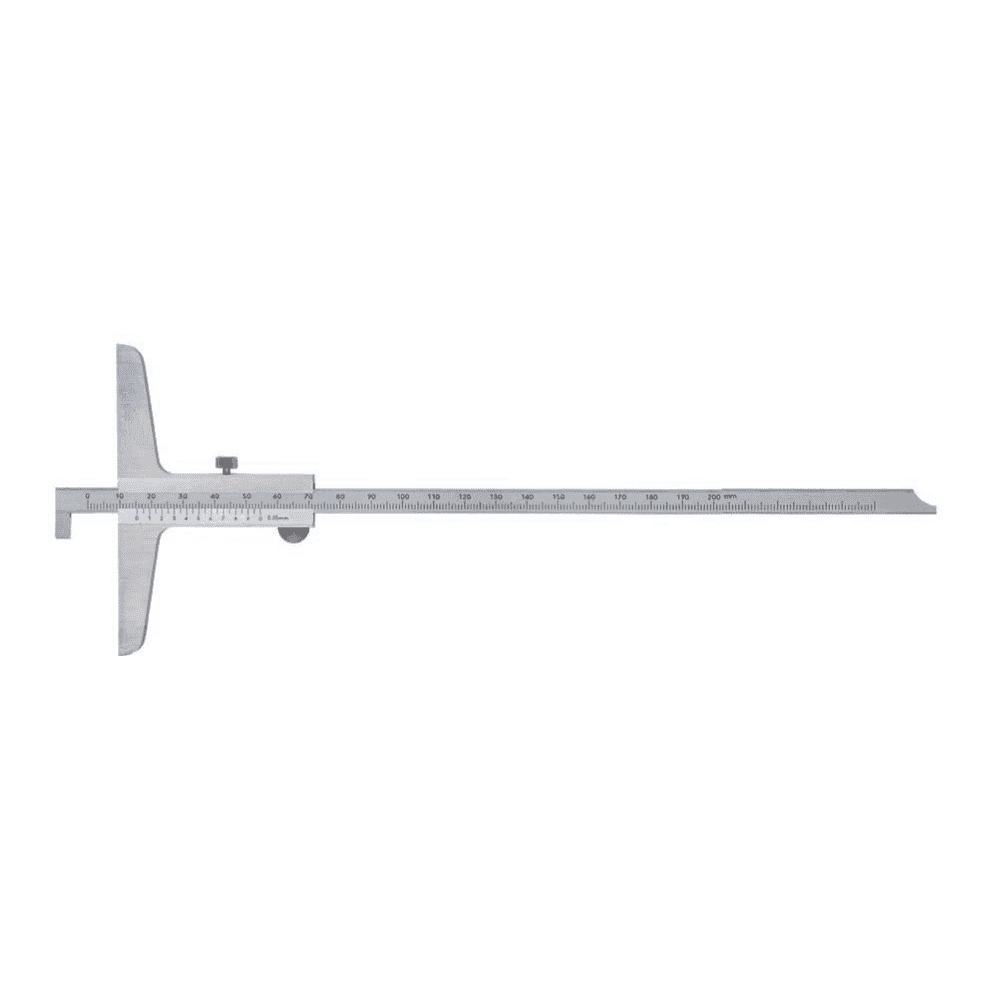

La jauge de profondeur mécanique fonctionne sans alimentation et est appréciée pour sa robustesse et sa simplicité.

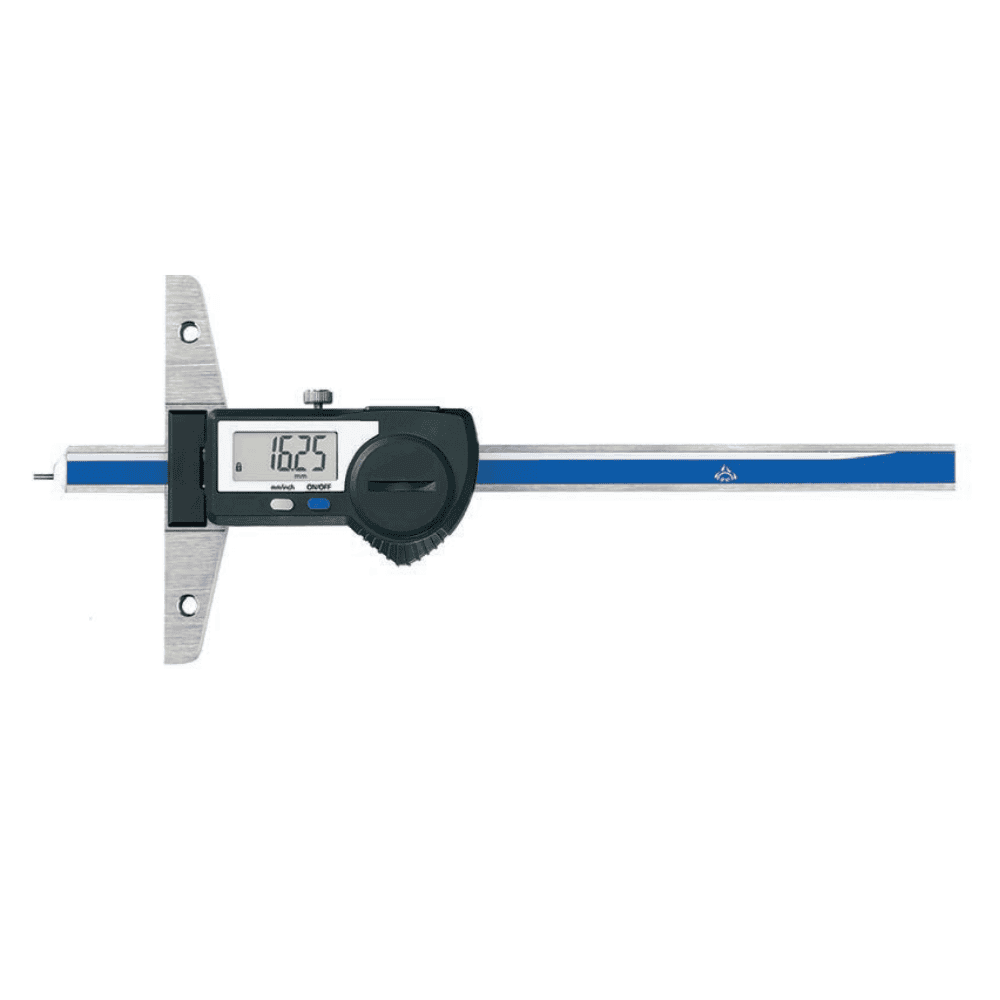

La jauge digitale permet une lecture directe de la mesure sur un écran. Selon les modèles, elle peut également proposer une remise à zéro, une conversion mm/pouces ou une transmission des données.
Choisir la forme de la base
La base de la jauge doit être adaptée à la surface de la pièce.
Une base suffisamment large et stable facilite le positionnement de l’instrument et contribue à obtenir une mesure fiable.
Pour certaines applications spécifiques, des bases ou accessoires adaptés peuvent être nécessaires.
Adapter la jauge à votre application
Avant de choisir votre instrument, vérifiez le type de mesure à réaliser :
- profondeur d’un trou ;
- profondeur d’une rainure ;
- profondeur d’un logement ;
- hauteur d’un épaulement ;
- profondeur d’un alésage.
La géométrie de la pièce doit être prise en compte afin de choisir une jauge dont la tige et la base permettent d’accéder facilement à la zone à mesurer.
Jauge de profondeur ou pied à coulisse ?
Un pied à coulisse équipé d’une jauge de profondeur peut convenir pour des mesures générales.
Une jauge de profondeur dédiée est toutefois plus adaptée lorsque la profondeur constitue une caractéristique importante à contrôler et qu’une meilleure stabilité de mesure est recherchée.
Les critères essentiels
Avant de choisir votre jauge de profondeur, vérifiez :
- La course
- La précision
- La résolution
- Le type de lecture
- La forme et la taille de la base
- La géométrie de la pièce
- Les conditions d’utilisation
Découvrez nos jauges de profondeur
Techvali propose des jauges de profondeur professionnelles adaptées aux besoins de l’industrie, de l’usinage et du contrôle qualité.
Vous recherchez une jauge adaptée à une application particulière ? Contactez Techvali pour être accompagné dans votre choix.
