Profilomètre intelligent CHOTEST SJ5780 :

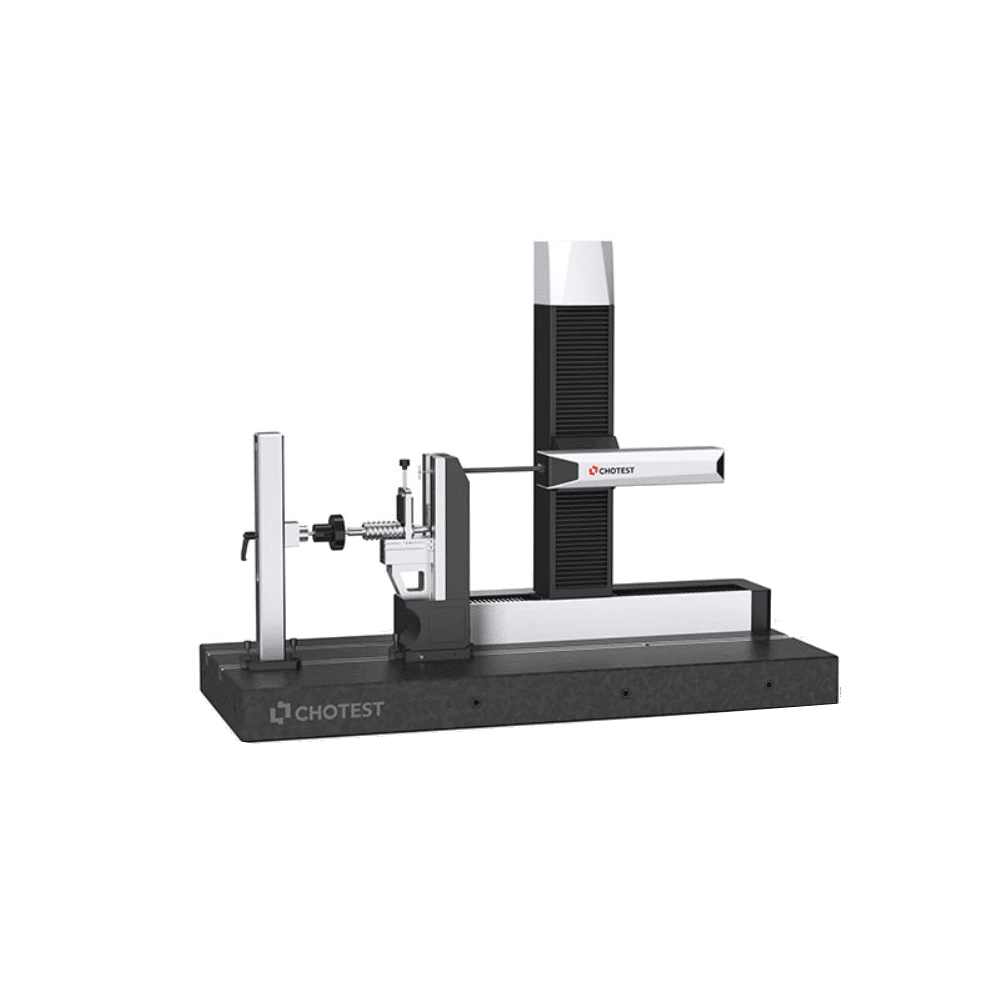

La série SJ5780 de CHOTEST est un profilomètre intelligent à balayage multi-faces, conçu pour le contrôle des pièces cylindriques et filetées. Grâce à son palpeur en forme de T, il balaie la surface sur deux faces et calcule automatiquement dimensions 2D et tolérances géométriques (GD&T).
Sa fonction de balayage de filetage couvre bagues et tampons filetés (standards ou coniques), bagues et tampons lisses, filetages trapézoïdaux ou en dents de scie, pièces à filets multiples et vis-mères, avec extraction automatique des diamètres et du pas de filetage. La série est disponible en trois références — SJ5780-200, SJ5780-300 et SJ5780-400 — qui se différencient par leur course de mesure.
Qu'est-ce qu'un profilomètre de filetage ?
Un profilomètre de filetage relève le profil réel d’une pièce à l’aide d’un palpeur, puis en extrait les paramètres dimensionnels et géométriques par logiciel. Il est particulièrement adapté aux pièces dont le filetage ou le profil complexe est difficile à contrôler avec des instruments conventionnels.
Cette technologie est notamment utilisée pour contrôler :
- la concentricité des vis-mères ;
- les jauges de filetage ;
- les vis-mères
- trapézoïdales et vis à billes ;
- les pièces cylindriques et engrenages ;
- les bagues et tampons filetés ou lisses.
Découvrez notre sélection de projecteur de profil
En option, un module de rugosité facile à remplacer permet de basculer entre mesure de contour, de filetage et de rugosité sur le même poste. Il couvre une plage de Ra de 0,012 à 12,5 μm (précision 5 %), avec filtrage 2RC, gaussien ou en phase nulle, conforme à la norme ISO5436.
Sur toute la série, la résolution atteint 0,001 μm, la vitesse de balayage se règle de 0,1 à 2 mm/s, et la force de mesure de 10 à 150 mN.

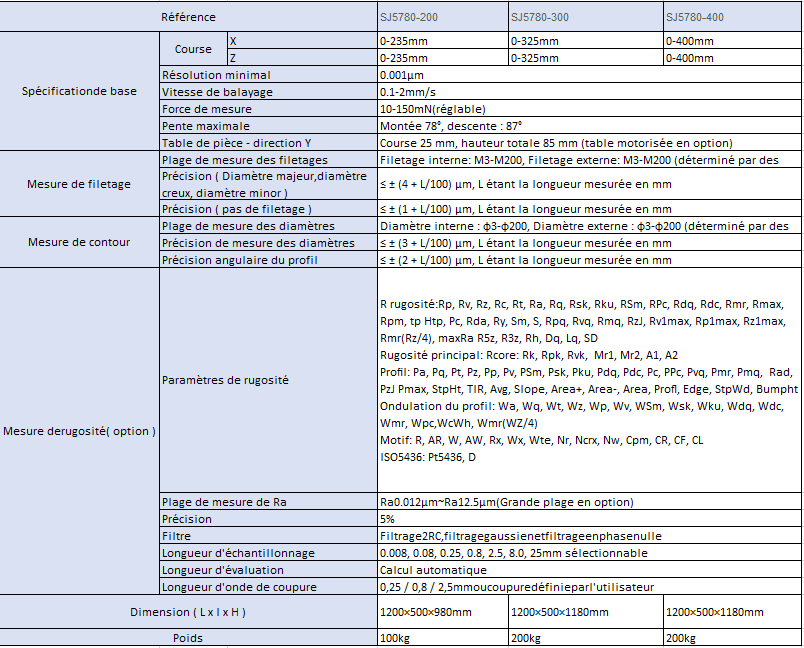

Précision de mesure
Les filetages internes et externes de M3 à M200 sont mesurés avec une précision de ± (4 + L/100) μm sur les diamètres et ± (1 + L/100) μm sur le pas (L = longueur mesurée en mm). Les diamètres de contour (φ3 à φ200) affichent une précision de ± (3 + L/100) μm, et le profil angulaire ± (2 + L/100) μm.
Poids et dimensions
Les trois références partagent la même précision et les mêmes fonctions logicielles ; seule leur course de mesure diffère.
- SJ5780-200 : course 0-235 mm, 100 kg, 1200×500×980 mm — pour les pièces de taille standard.
- SJ5780-300 : course 0-325 mm, 200 kg, 1200×500×1180 mm — pour des pièces plus grandes.
- SJ5780-400 : course 0-400 mm, 200 kg, 1200×500×1180 mm — pour les pièces longues comme certaines vis-mères.
