Cales étalons Acier / Carbure à l’unité

Classes

Il existe cinq classes de précision définis par la Norme NF EN ISO 3650 : 0-1-2-K. En outre, il existe une classe K dite  » pour étalonnage ». Les cales de classe K doivent respecter les valeurs de classe 0, pour la tolérance de planéité et la variation de longueur et les valeurs de classe 1 pour la tolérance sur la longueur.

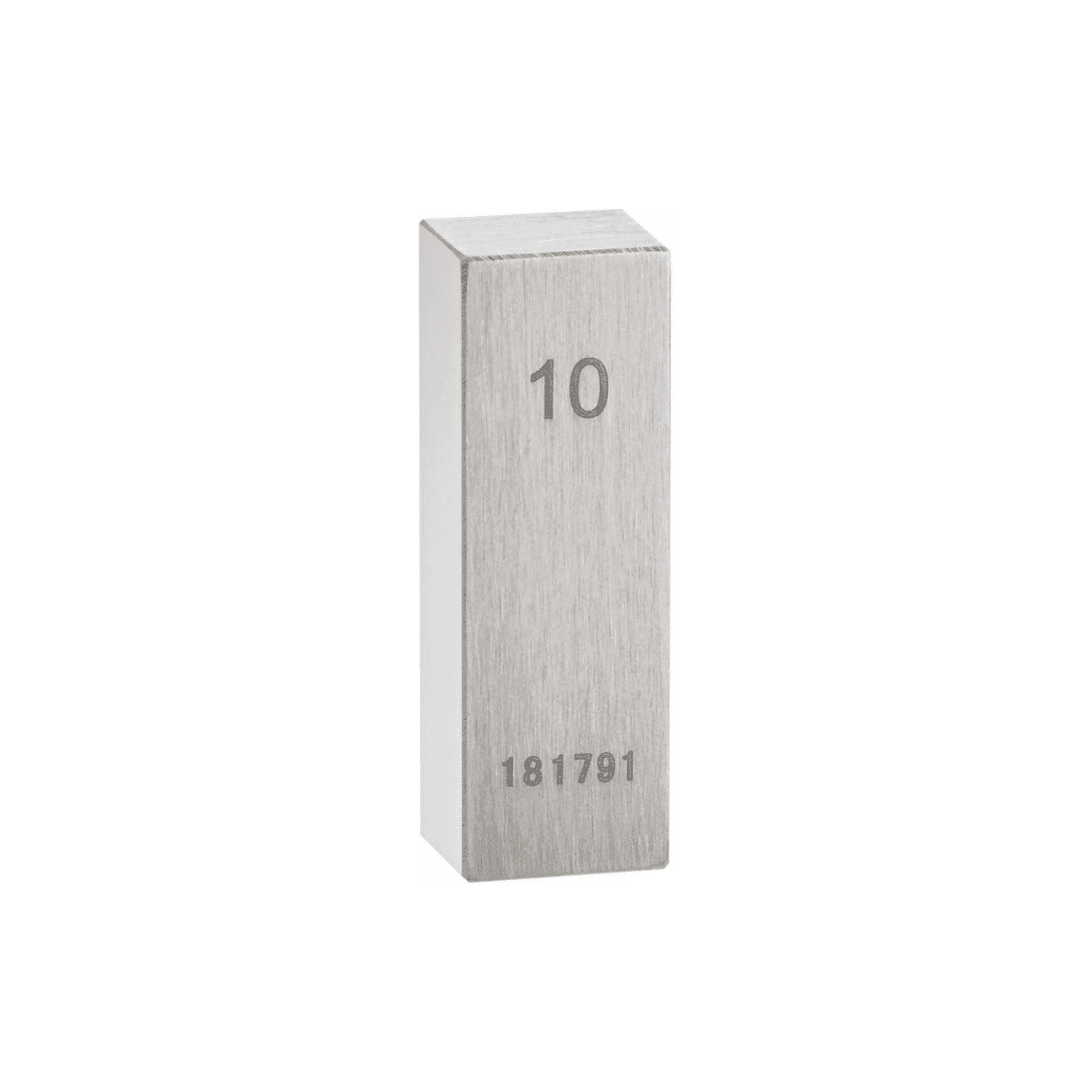

Gravure des cales

La gravure apposée sur une cale étalon est conçue de façon à ne pas perturber la stabilité géométrique. Pour cette raison, il n’est pas possible de graver, après finition, un signe de qualité ou un numéro de jeu. Le numéro de série, ainsi que le numéro d’identification, est apposé au cours de la fabrication des ébauches. Toutes les cales sont gravées sur la face non mesurante depuis 6 mm

Matériau

Les cales étalons sont exécutées en un matériau résistant à l’usure susceptible de recevoir le finisuperficiel permettant d’assurer les propriétés d’adhérence et garantissant leur stabilité dimensionnelle. La dureté superficielle des faces mesurantes des cales étalons en Acier est supérieur à 800 HV 30. Le coefficient de dilatation des cales en Acier est de ( 11.5 ± 1 ) x 10⁻⁶K⁻¹ / Le coefficient de dilatation des cales en Carbure est de (6.5±1) x 10⁻⁶K⁻¹

Dimensions

Les cales étalons sont des Etalons de longueur en forme de parallépipède rectangle, dont deux faces sont les faces mesurantes.

• Section 15 x 5 mm pour les cales Extra minces de 0.05 à 1 mm
• Section 30 x 9 mm pour les cales standard de 0.50 à 10 mm
• Section 35 x 9 mm pour les cales standard au dessus de 10 mm
