07 / APT | Platine rotatives

Marque :

Prix sur demande

Ce produit est actuellement en rupture et indisponible.

APT200

Description du produit :

APT60 et APT200. Ces platines offrent de nombreux avantages, notamment une stabilité accrue en charge radiale ainsi qu’une capacité de charge en moment améliorée. De plus, ces platines rotatives sont idéales pour le positionnement de petites pièces cylindriques telles que des arbres, des outils de coupe et des pièces filetées.

Documentation
technique

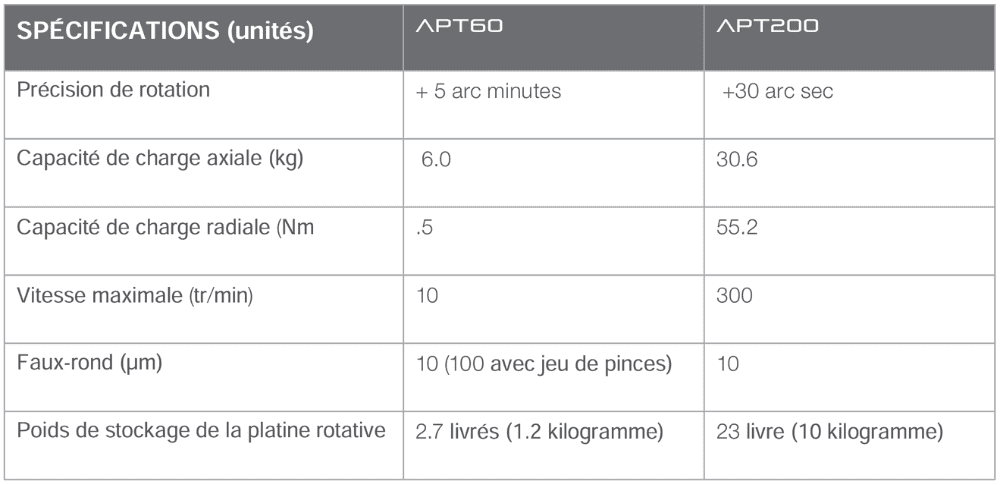

Caractéristiques principales

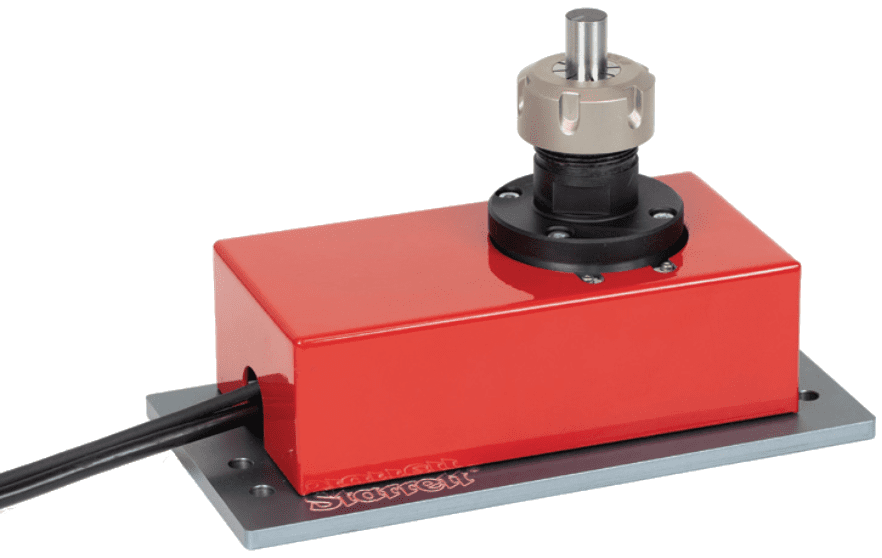

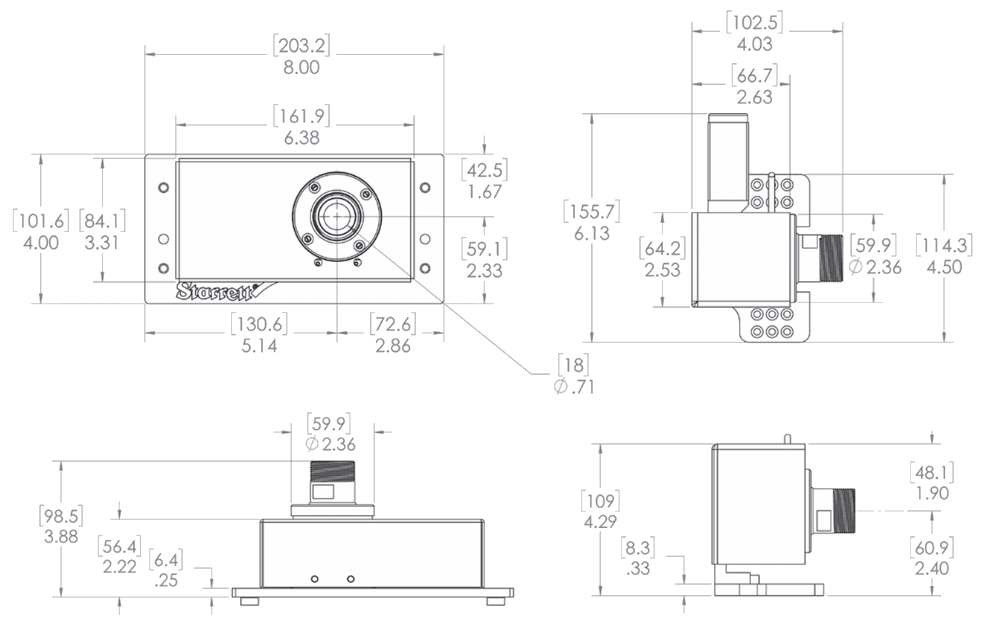

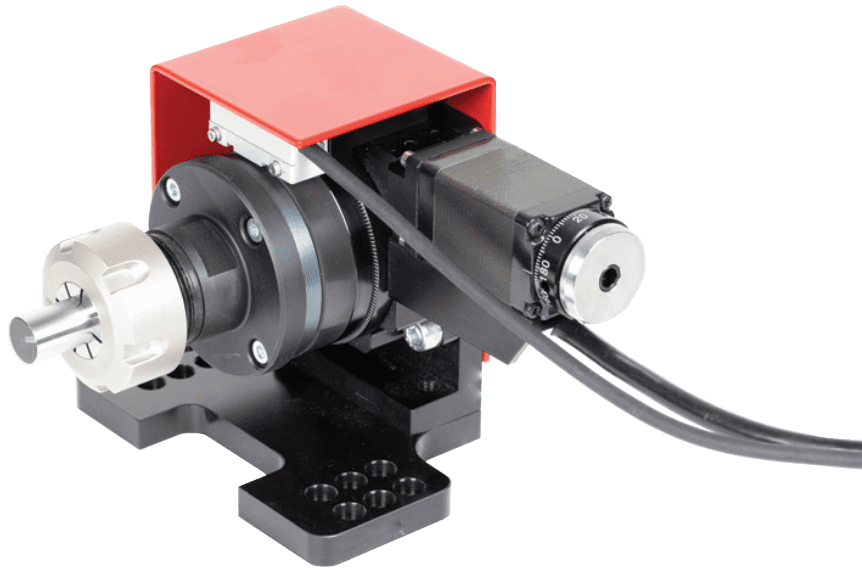

APT60 :

Disponible sur tout les systèmes CNC AV/AVR/HDV

Compatible avec le logiciels Metlogix M3 et QC500

Idéal pour le positionnement de petites pièces cylindriques (arbres, outils de coupe, pièce filetées)

Vitesse maximale (10tr/min)

Inclut une capacité de charge axiale de 13 livres et une capacité de charge radicale de 4.4 livres

Comprend une face circulaire de 2.25 pouces de diamètre

Fournit une résolution d’encodeur de 0.001 degré

Fournit une précision de rotation de ±5 minutes d’arc

Inclut des options pour un jeu de pinces de 25 mm ou un jeu de pinces de 40 mm

Le jeu de pinces de 40 mm

Le jeu de pinces de 25 mm permet de maintenir des pièces jusqu’à 5/8 pouces de diamètre

Le jeu de pinces de 40 mm permet de maintenir des pièces jusqu’à 1 pouce de diamètre

Peut etre associé à une contre pointe et une pointe tournante pour une stabilité de charge radiale nettement améliorée

Inclut l’option de support de montage à 90°

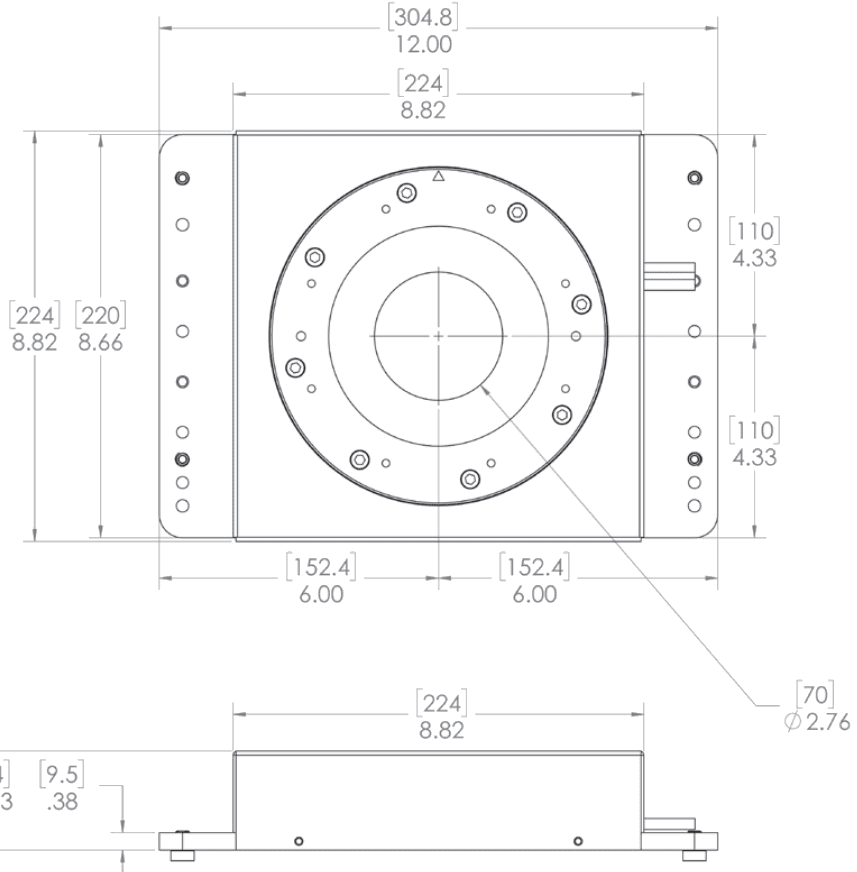

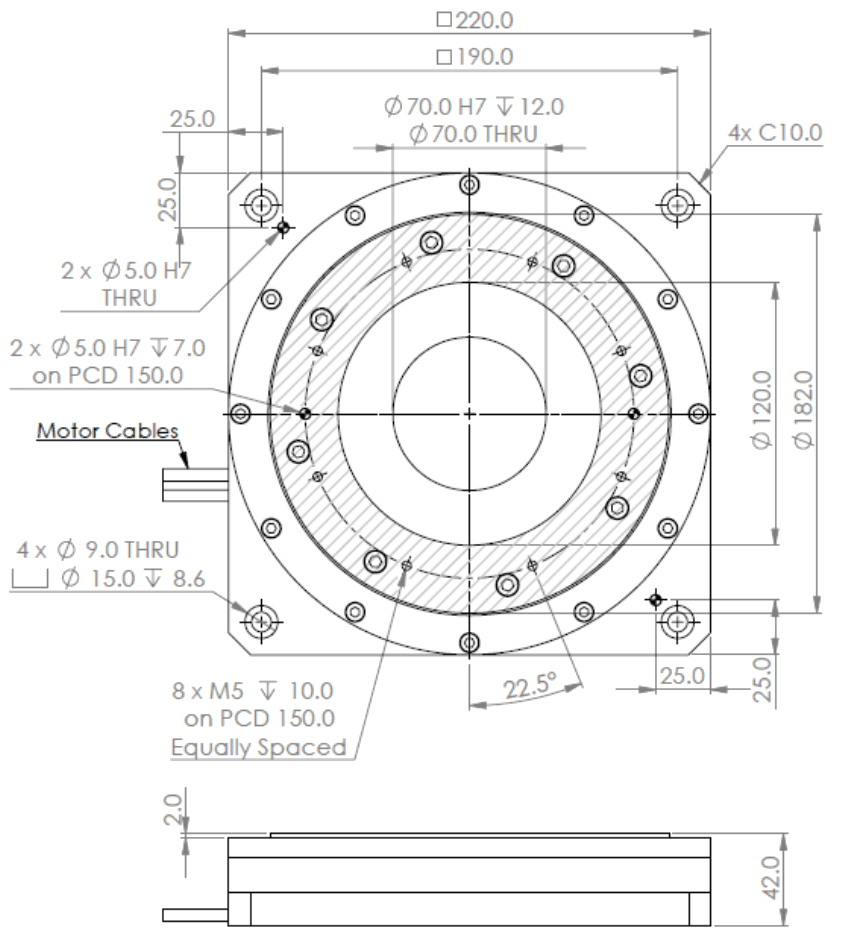

APT 200

Disponible sur le système HDV 500

Offre une capacité de charge moment significativement augmentée de 40 livres pied

Inclut une capacité de charge maximal
