Accessoires pour comparateurs à cadrans en pouces

Description du produit :

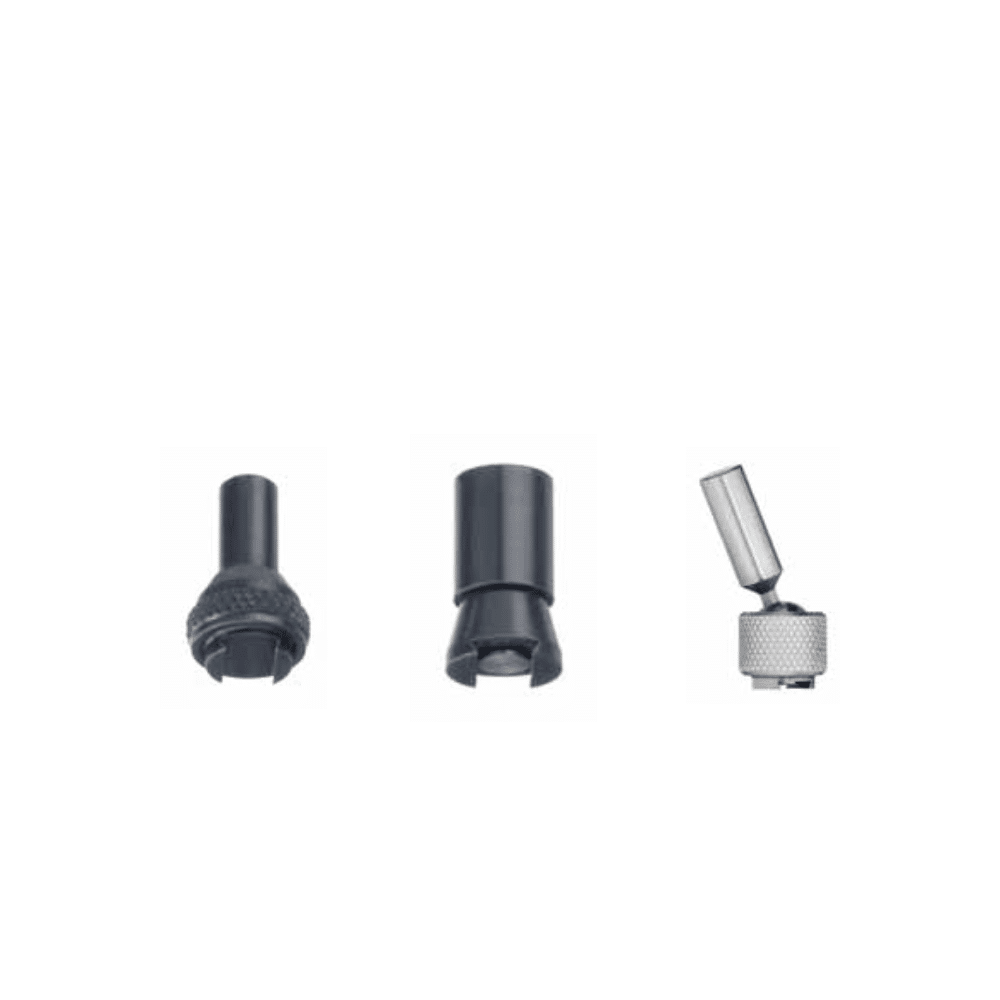

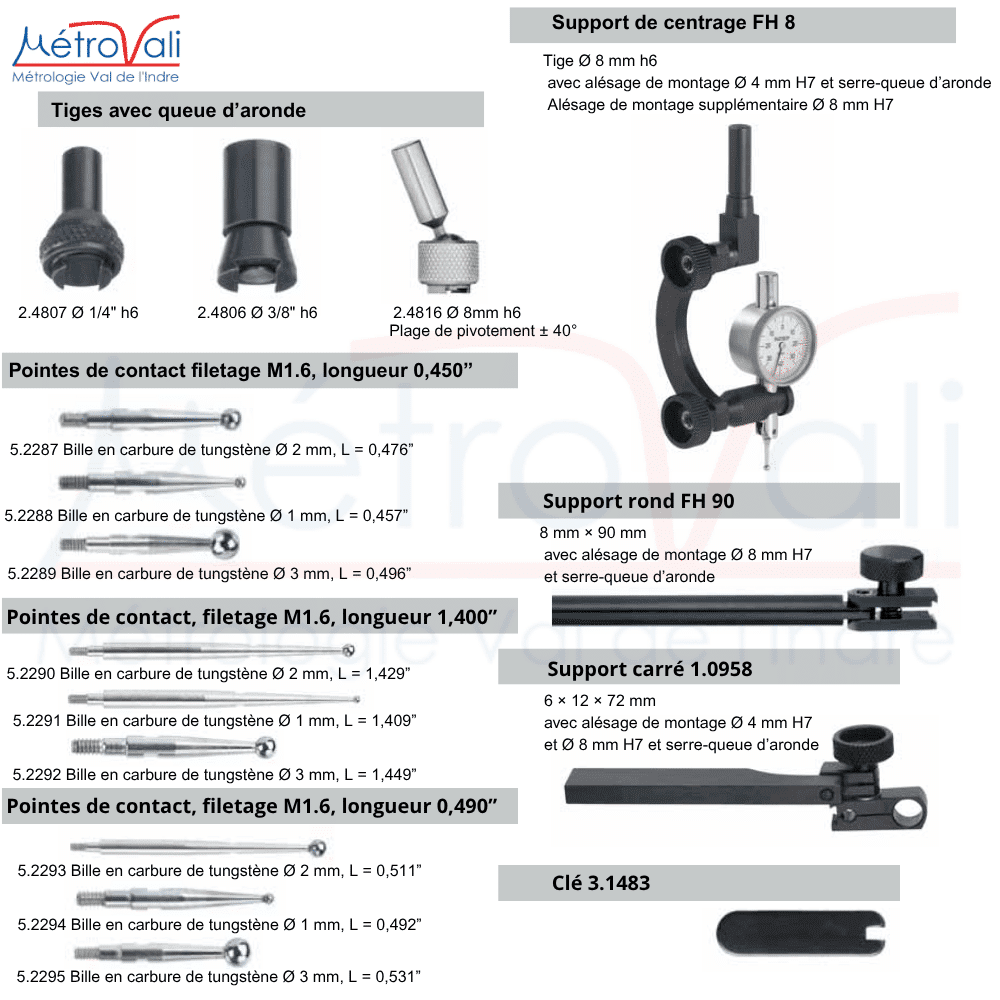

Accessoires pour comparateurs mécaniques : Incluent une gamme de tiges avec queue d’aronde, supports de centrage et pointes de contact, conçus pour des applications de métrologie. Ces composants, tels que le support de centrage FH 8 avec tige Ø 8 mm h6, les supports ronds FH 90 et carrés 1.0958, ainsi que diverses pointes de contact filetées M1.6 en carbure de tungstène, permettent un montage sécurisé et flexible sur des instruments de mesure. Ils sont équipés d’alésages de montage précis (Ø 4 mm H7 et Ø 8 mm H7) et d’un serre-queue d’aronde pour une fixation rapide et stable. Une clé est également incluse pour faciliter les ajustements.

Documentation
technique

Caractéristiques principales

Caractéristiques principales

  • Supports de centrage FH 8 : Tige Ø 8 mm h6

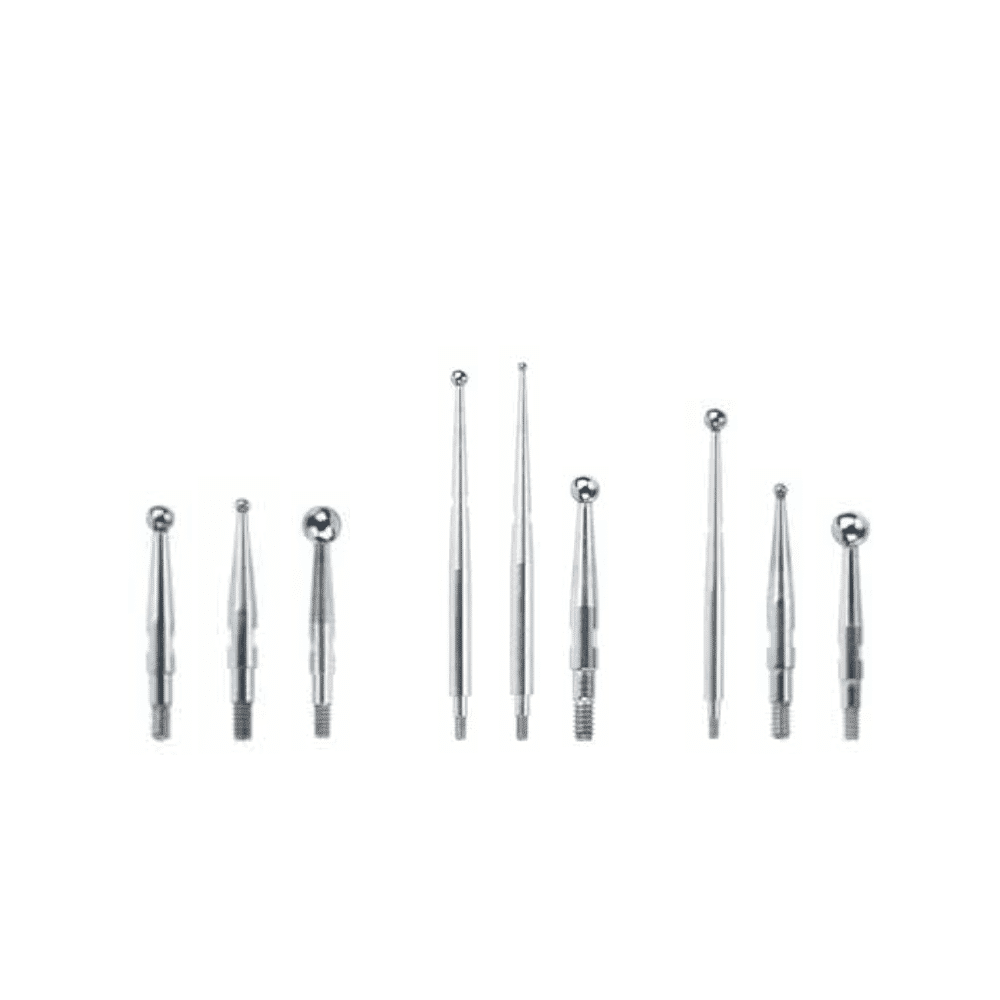

  • Pointes de contact filet M1.6 :
    • Longueur 0,450″ Pour filetage M1.6 : Billes en carbure de tungstène Ø 1 mm (L=0,457″), Ø 2 mm (L=0,476″), Ø 3 mm (L=0,496″)
    • Longueur 1,400″ Pour filetage M1.6 : Billes en carbure de tungstène Ø 1 mm (L=1,409″), Ø 2 mm (L=1,429″), Ø 3 mm (L=1,449″)
    • Longueur 0,490″ Pour les filetage M1.6 : Billes en carbure de tungstène Ø 1 mm (L=0,492″), Ø 2 mm (L=0,511″), Ø 3 mm (L=0,531″)

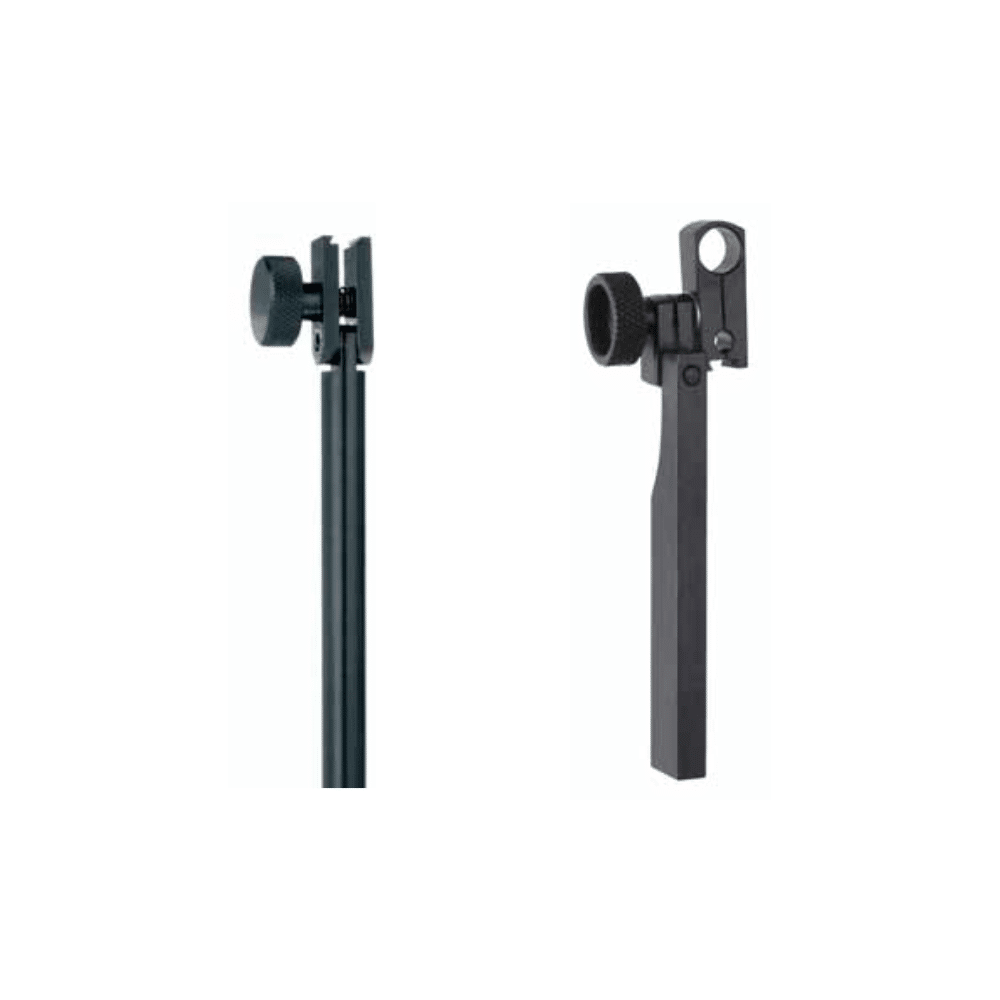

  • Support rond FH 90 : Dimensions 8 mm x 90 mm, avec alésage de montage Ø 8 mm H7 et serre-queue d’aronde pour une extension stable.



  • Support carré 1.0958 : Dimensions 6 x 12 x 72 mm, avec alésages de montage Ø 4 mm H7 et Ø 8 mm H7, plus serre-queue d’aronde pour une adaptation polyvalente.



  • Clé 3.1483 : Outil dédié pour serrer et ajuster les queues d’aronde sans effort. Ces éléments sont fabriqués avec des tolérances précises (h6 pour les diamètres, H7 pour les alésages) pour assurer une compatibilité optimale avec les comparateurs mécaniques.
