03 / Accessoires pour comparateur à levier

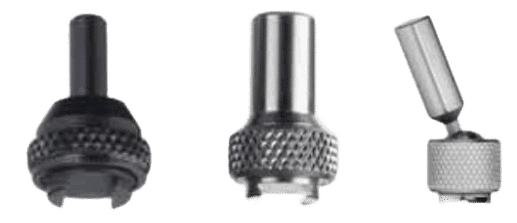

Tiges avec queue d’aronde :

2.4804 Ø4 mm h6                 2.4801 Ø 8 mm h6           2.4816 Ø 8 mm h6, course angulaire ±40°



---

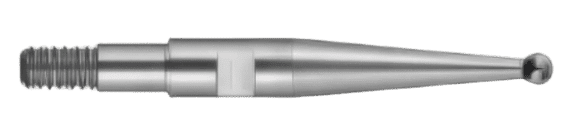

Palpeur filetée M1,6 – Longueur 12 mm

5.2281 Bille en carbure de tungstène Ø 1 mm, L=12.0 mm

5.2281 Bille en carbure de tungstène Ø 2 mm, L=12.0 mm

5.2283 Bille en carbure de tungstène Ø 3 mm, L=13.3 mm

5.2296 Bille en rubis Ø 2 mm, L=12.8 mm



---

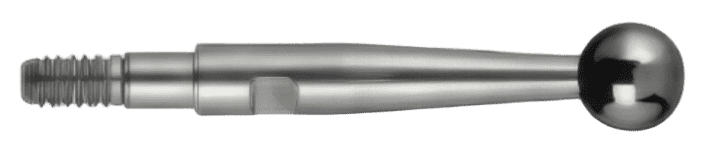

Palpeur filetée M1.6 – longueur 35 mm

5.2285 Bille en carbure de tungstène Ø 1 mm, L=35.2 mm

5.2284 Bille en carbure de tungstène Ø 2 mm, L=35.7 mm

5.2286 Bille en carbure de tungstène Ø 3 mm, L=36.2 mm

2.2298 Bille en rubis Ø2 mm, L=35.7 mm



---

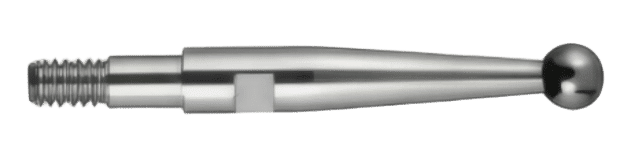

Palpeur filetée M1.6 M – Longueur 16.6 mm

5.2280 Bille en rubis Ø2 mm

5.2299 Bille en rubis Ø2 mm



---

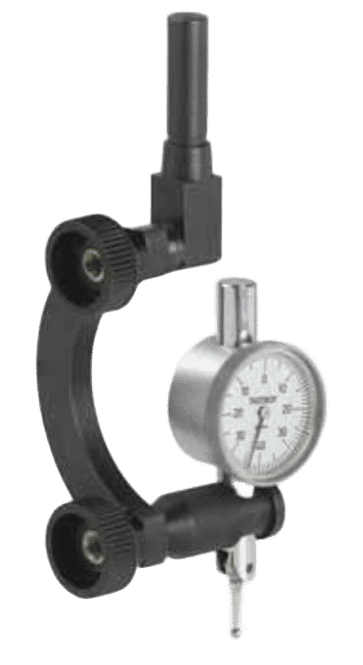

Porte centre FH8

Tige Ø8 mm, h6

Avec alésage de montage Ø4 mm, H7 et pince à queue d’aronde

Alésage de montage supplémentaire Ø8 mm, H7



---

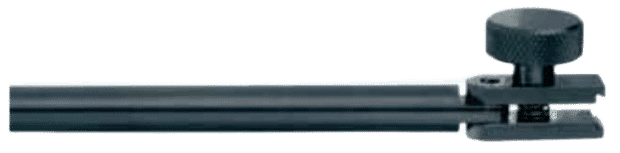

Porte rond FH 90

8 mm Ø x 90 mm

Avec alésage de montage Ø 8 mm, H7 et pince à queue d’aronde



---

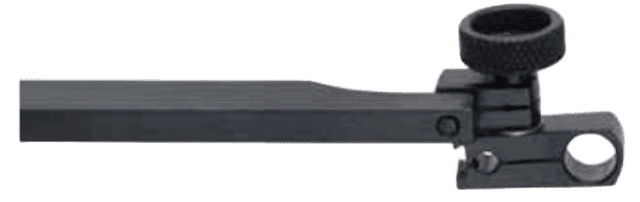

Porte carré 1.0958

6 x 12 x 72 mm

Avec alésage de montage Ø4 mm H7 et Ø8 mm H7, et pince à queue d’aronde
